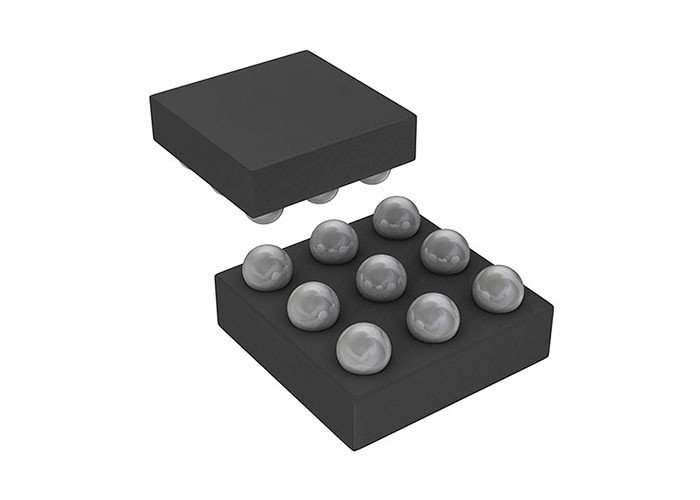

MAX17260SEWL Circuito Integrado Chip Sistema de Gestión de Batería IC Ion de Litio 9-WLP
Descripción general
El MAX17260SEWL es un CI de indicador de combustible de ultra baja potencia que implementa el algoritmo Maxim ModelGauge™ m5. El CI monitorea una batería de celda única y admite la detección de corriente tanto en el lado alto como en el lado bajo.
El CI proporciona mediciones precisas de corriente, voltaje y temperatura. La temperatura de la batería se mide utilizando un sensor de temperatura interno o un termistor externo. Una interfaz I2C de 2 hilos proporciona acceso a los datos y registros de control. El CI está disponible en un paquete WLP de 9 pines, sin plomo, de 0,4 mm de paso, 1,5 mm x 1,5 mm y un paquete TDFN de 14 pines de 3 mm x 3 mm.
Beneficios y características
ModelGauge m5 EZ
No se requiere caracterización para el rendimiento EZ
Robusto contra la variación de la batería
Elimina el error cerca del voltaje vacío
Elimina la deriva del contador de culombios
Compensa la edad, la corriente y la temperatura
No requiere estados vacío, lleno o inactivo
Baja corriente de funcionamiento de 5,1μA
Detección precisa de corriente
Opción de detección de lado alto o lado bajo
Rango de resistencia de detección amplio: 1 mΩ a 1000 mΩ
Detección de trazas con compensación de temperatura
Admite Li+ y variantes, incluido LiFePO4
Termistor o temperatura interna de ±1°C
Estimaciones dinámicas de energía Capacidad de energía durante la descarga
Estimación de tiempo hasta vacío y tiempo hasta lleno
Predice la capacidad restante bajo carga teórica
No se requiere calibración
Indicador de alerta para voltaje, SOC, temperatura, corriente y cambio de SOC del 1%
Aplicaciones
Dispositivos portátiles, relojes inteligentes
Tabletas, portátiles 2 en 1
Auriculares Bluetooth
Monitores de salud y fitness
Cámaras digitales fijas, de video y de acción
Dispositivos médicos
Computadoras y terminales de mano
Altavoces inalámbricos
Automatización del hogar y edificios, sensores
Reproductores de juegos portátiles
Juguetes
Diagrama de circuito de indicador de combustible simple
