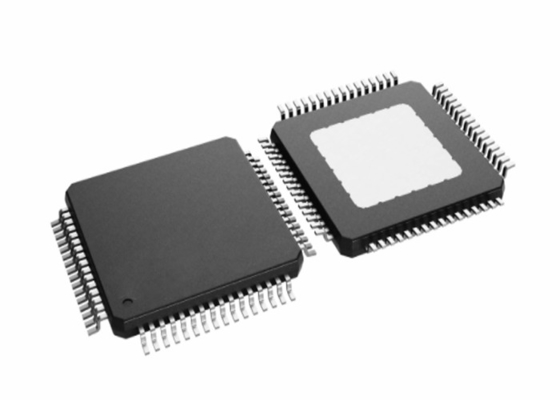

Regulador multi IC 64-HTQFP de la función de la batería de la ión de litio BQ79616PAPRQ1 BQ79616

Regulador multifuncional IC Lithium Ion 64-HTQFP de la batería de BQ79616PAPRQ1 BQ79616

Descripción de producto

BQ79616-Q1 proporcionan medidas del voltaje de la célula de la alto-exactitud en menos de 200 µs para los módulos de batería 12S, 14S y 16S en sistemas de gestión de alto voltaje de la batería en HEV/EV. La familia de monitores ofrece diversas opciones del canal en el mismo tipo del paquete, proporcionando compatibilidad del perno-a-perno y apoyando la alta reutilización del software y del soporte físico establecidos a través de cualquier plataforma. Los filtros front-end integrados permiten al sistema ejecutar con el grado de la tensión simple, baja, filtros diferenciados de RC en los canales de entrada de la célula. Haber integrado, poste-ADC, los filtros de paso bajo permite filtrado, DC-como, las medidas del voltaje para un mejor estado del cálculo de la carga (SOC). Este dispositivo apoya la célula interna autónoma que equilibra con el control de la temperatura a la auto-pausa y reanuda el equilibrar para evitar una condición de sobrecalentamiento.

La inclusión del haber aislado, bidireccional, puertos de la cadena de margaritas apoya el aislamiento del condensador y transformador-basado, permitiendo el uso de los componentes más eficaces para las arquitecturas centralizada o de la distribución encontradas comúnmente en el sistema del powertrain del xEV. Este dispositivo también incluye ocho GPIOs o las entradas auxiliares que se puedan utilizar para las medidas externas del termistor.

La comunicación del anfitrión a la familia BQ7961x-Q1 de dispositivos se puede conectar vía el interfaz dedicado de UART del dispositivo o a través de un dispositivo del puente de la comunicación, BQ79600. Además, un interfaz de comunicaciones aislado, diferenciado de la cadena de margaritas permite que el anfitrión comunique con la pila entera de la batería sobre un solo interfaz. en caso de salto de línea de la comunicación, el interfaz de comunicaciones de la cadena de margaritas es configurable a una arquitectura del anillo que permita que el anfitrión hable con los dispositivos en cualquier extremo de la pila.

Características para el BQ79616-Q1

• Calificado para los usos automotrices
• AEC-Q100 calificó con los resultados siguientes:
• Grado 1 de la temperatura del dispositivo: – 40°C a la gama de temperaturas ambiente de funcionamiento de +125°C
• Nivel 2 de la clasificación de HBM ESD del dispositivo
• Nivel C4B de la clasificación del dispositivo CDM ESD
• Seguridad-obediente funcional
• Convertido para los usos funcionales de la seguridad
• Documentación para ayudar a diseño de sistemas del ISO 26262
• Capacidad sistemática hasta ASIL D
• Capacidad del hardware hasta ASIL D
• +/- exactitud de 1.5mV ADC
• familia compatible del dispositivo del Pin-paquete y del software:
• Monitor apilable 16S (BQ79616-Q1)
• Trayectoria incorporada de la redundancia para los diagnósticos del voltaje y de la temperatura
• Medidas altamente exactas del voltaje de la célula dentro de 128 µs para todos los canales de la célula
• Filtros de paso bajo digitales configurables integrados poste-ADC
• Conexión y medida de la barra de distribución de las ayudas
• Reset anfitrión-controlado incorporado del hardware a emular POR-como reset del dispositivo
• Apoya el equilibrio interno de la célula
• Equilibrio actual en 240 mA
• Gestión termal de equilibrio incorporada con pausa automática y reanudar control
• Comunicación diferenciada aislada de la cadena de margaritas con arquitectura opcional del anillo
• Señal y latido del corazón integrados de la falta a través de la línea de comunicación
• Interfaz del anfitrión de UART/SPI/dispositivo BQ79600-Q1 del puente de la comunicación
• Amo incorporado de SPI

Usos

• Sistema de gestión de batería (BMS) en sistemas híbridos y eléctricos del powertrain
• Baterías del almacenamiento de energía con los sistemas de gestión de la batería

Diagrama de sistemas simplificado

FAQ
Q. ¿Son sus productos originales?
: Sí, todos los productos son importación original original, nueva son nuestro propósito.
Q: ¿Qué certificados usted tiene?
: Somos compañía del ISO y miembro certificados 9001:2015 de ERAI.
Q: ¿Puede usted apoyar orden o la muestra de la pequeña cantidad? ¿Está la muestra libre?
: Sí, apoyamos orden de la muestra y pequeña orden. El coste de la muestra es diferente según su orden o proyecto.
Q: ¿Cómo enviar mi orden? ¿Es seguro?
: Utilizamos expreso para enviar, por ejemplo DHL, Fedex, UPS, TNT, EMS.We podemos también utilizar su promotor sugerido. Los productos estarán en el bueno que embala y asegurar la seguridad y nos sea responsable al daño del producto a su orden.
Q: ¿Qué sobre el plazo de ejecución?
: Podemos enviar las partes comunes en el plazo de 5 días laborables. Si sin la acción, confirmaremos el plazo de ejecución para usted basamos en su cantidad de la orden.
