Chip de circuito integrado BQ24725ARGRR Cargadores de baterías VQFN-20 IC de carga

Chip de circuito integrado BQ24725ARGRR cargadores de baterías VQFN-20 IC de cargador

Descripción del producto
El BQ24725A es un cargador de baterías sincrónico de alta eficiencia, que ofrece un bajo número de componentes para aplicaciones de carga de baterías multiquímica con restricción de espacio.

El BQ24725A utiliza dos bombas de carga para conducir por separado los MOSFET de canal n (ACFET, RBFET y BATFET) para la selección automática de la fuente de alimentación del sistema.

Los DAC de corriente de entrada, corriente de carga y voltaje de carga controlados por SMBus permiten una precisión de regulación muy alta que puede programarse fácilmente por el microcontrolador de administración de energía del sistema.

El BQ24725A utiliza un registro de corriente de entrada interno o un pin ILIM externo para reducir la modulación PWM para reducir la corriente de carga.
El BQ24725A carga una, dos, tres o cuatro células Li+ de serie.



Características

• Conversor NMOS-NMOS sincrónico de buck controlado por host SMBus con frecuencias de conmutación programables de 615 kHz, 750 kHz y 885 kHz
• Selección MOSFET automática de N-canal de la fuente de alimentación del sistema desde el adaptador o la batería impulsada por bombas de carga internas
• Características de seguridad mejoradas para la protección contra el sobrevolución, la protección contra la corriente, la protección contra la batería, el inductor y el cortocircuito MOSFET
• Corriente de entrada programable, voltaje de carga, límites de corriente de carga
• ± 0,5% Precisión de voltaje de carga de hasta 19,2 V
• ± 3% Precisión de la corriente de carga hasta 8,128A
• ± 3% Precisión de corriente de entrada de hasta 8,064 A
• ± 2% 20x Precisión de salida de la corriente del adaptador o del amplificador de corriente de carga
• Umbral de agotamiento de la batería programable y función LEARN de la batería
• Detección e indicador del adaptador programable
• Inicio suave integrado
• Compensación del circuito integrado
• Control del sistema en tiempo real en el pin ILIM para limitar la corriente de carga
• Rango de funcionamiento del adaptador de CA 4.5V-24V
• 5μA Corriente de descarga de la batería fuera de estado
• 0.65mA (0,8mA máximo) Corriente de espera en reposo del adaptador
• 20 pines de 3,5 x 3,5 mm2Paquete VQFN

Configuración del PIN

Aplicaciones

• Computadoras portátiles portátiles, UMPC, portátiles ultrafinos y netbooks
• Terminal de mano
• Equipos industriales y médicos
• Equipo portátil

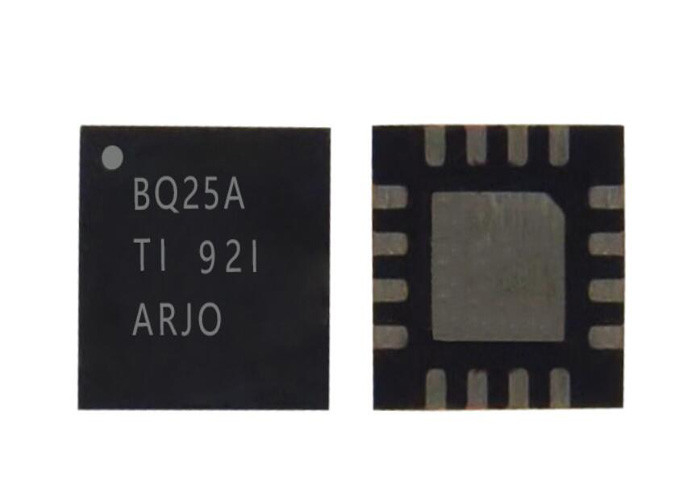

Imagen del producto
