Cargador rápido solamente 1cell 3A del circuito integrado BQ25606RGER del soporte con alto voltaje entrado

Circuito integrado BQ25606RGER Cargador rápido de 1 célula 3A con alta tensión de entrada

Descripción del producto

El BQ25606 es un dispositivo de gestión de carga de la batería de 3.0-A de modo de conmutación y de gestión de la ruta de alimentación del sistema altamente integrado para baterías de iones de litio y polímeros de litio de célula única.La solución está altamente integrada con el FET de bloqueo inverso de entrada (RBFET), Q1), FET de conmutación del lado superior (HSFET, Q2), FET de conmutación del lado inferior (LSFET, Q3) y FET de batería (BATFET, Q4) entre el sistema y la batería.El camino de potencia de baja impedancia optimiza la eficiencia de operación en modo de conmutación, reduce el tiempo de carga de la batería y prolonga su vida útil durante la fase de descarga.

El BQ25606 cuenta con carga rápida con soporte de alto voltaje de entrada para una amplia gama de cargadores independientes y dispositivos portátiles.Su voltaje de entrada y la regulación de la corriente proporcionan la máxima potencia de carga a la bateríaTambién integra un diodo de arranque para el accionamiento de la puerta del lado superior para un diseño del sistema simplificado.

El dispositivo admite una amplia gama de fuentes de entrada, incluido el puerto host USB estándar, el puerto de carga USB y el adaptador de alto voltaje compatible con USB.El dispositivo establece el límite de corriente de entrada predeterminado basado en la interfaz USB incorporadaEl dispositivo es compatible con las especificaciones de alimentación USB 2.0 y USB 3.0 con regulación de corriente de entrada y voltaje.el límite de corriente de entrada del dispositivo está determinado por el valor de la resistencia de ajuste del pin ILIMEl dispositivo también cumple con la especificación de potencia de operación USB On-the-Go (OTG) al suministrar 5,15 V en VBUS con un límite de corriente constante de hasta 1,2 A.

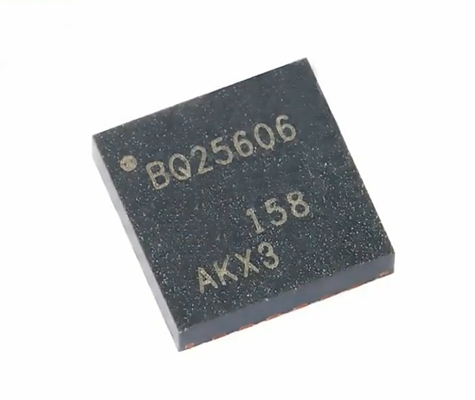

Imagen del producto


Características

• Cargador sincrónico de alta eficiencia de 1,5 MHz
  • Eficiencia de carga del 92% a 2-A desde una entrada de 5 V
  • Optimizado para entrada de voltaje USB (5 V)
• Soporta USB en movimiento (OTG)
  • Conversor de impulso con salida de hasta 1,2 A
  • Eficiencia de refuerzo del 92% en salida 1-A
  • Límites de corriente constante (CC) exactos
  • Comienzo suave hasta una carga capacitiva de 500 μF
  • Protección de cortocircuito de salida
• Entrada única para soportar entrada USB y adaptadores de alto voltaje
  • Apoyar el rango de voltaje de entrada de 3,9 V a 13,5 V con una tensión de entrada máxima absoluta de 22 V
  • Control de potencia máxima por límite de voltaje de entrada de hasta 4,6 V (VINDPM)
  • El umbral VINDPM rastrea automáticamente el voltaje de la batería
  • Detección automática de USB SDP, DCP y adaptadores no estándar

Las aplicaciones
• EPOS, altavoces portátiles
• Accesorios para teléfonos móviles
• Equipo médico
