Modulo de comunicación inalámbrica WLAN8101HMP 2.4GHz WiFi 6 Modulos de extremo delantero LGA-38

Módulo de comunicación inalámbrica WLAN8101HMP 2.4GHz WiFi 6 módulos de extremo delantero LGA-38

Descripción del producto

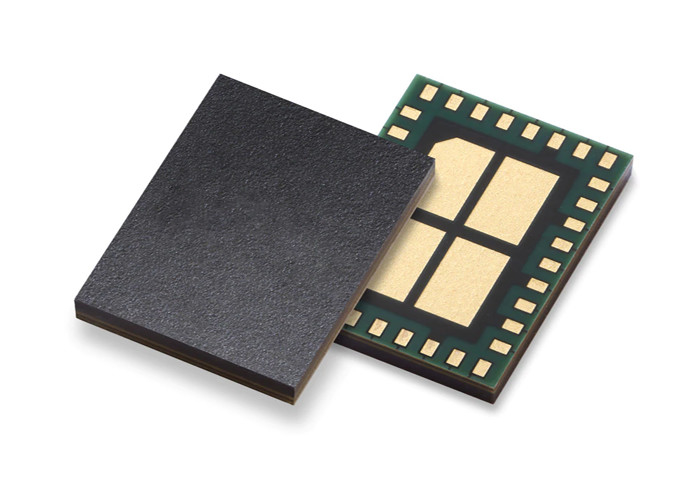

WLAN8101H es un RFFE de 2,4 GHz 2 x 2 MIMO para aplicaciones Wi-Fi 6 en un paquete de 3 mm x 4 mm.
WLAN8101H incluye dos circuitos integrados frontal monolíticos. Cada circuito integrado frontal incluye un amplificador de transmisión con acoplador direccional,un amplificador de recepción de bajo ruido y un interruptor de transmisión/recepción con un canal BluetoothEl amplificador de potencia admite 3 modos de ganancia de TX diferentes para mejorar la eficiencia energética.
WLAN8101H también incluye filtros de coexistencia para canales de transmisión y recepción.
El dispositivo está ajustado a 50 Ω e integra filtración armónica y fuera de banda que minimiza el área de diseño en la aplicación.

Características

• RFFE MIMO de tamaño pequeño de 2 x 2 para aplicaciones Wi-Fi 6
• Amplificadores de potencia integrados con múltiples modos de funcionamiento para eficiencia dinámica de la energía y control de la linealidad
• Banda alta completa de 2402 MHz a 2482 MHz
• 3 modos de funcionamiento TX que permiten flexibilidad para la adaptación de la eficiencia energética
• Amplificadores de bajo ruido integrados que admiten modos de mayor ganancia y de desvío
• Interruptores SPDT integrados para el funcionamiento de una sola antena RX y TX
• Acopladores direccionales integrados para el control preciso de la potencia de transmisión
• No requiere componentes de correspondencia externos, puertos de RF libres de CC, excepto para el ANT, y puertos BT (bolsas ESD en chip)
• Condensadores de desacoplamiento de RF integrados para todos los VCC y pines de control
• Envase de bajo perfil de tamaño pequeño de 3 mm x 4 mm
• Protección ESD integrada en todos los pines
• Modelo de cuerpo humano (HBM) de acuerdo con la norma ANSI/ESDA/JEDEC JS-001 superior a 2 kV
• Modelo de dispositivo cargado (CDM) de acuerdo con la norma ANSI/ESDA/JEDEC JS-002 superior a 500 V excepto para pines ANT el valor es 400 V
• Compatible con la Directiva RoHS

Aplicaciones

• Soporte para Wi-Fi 6
• Smartphones, tabletas, netbooks y otros dispositivos informáticos portátiles
• Aplicaciones de módulos para sistemas integrados
