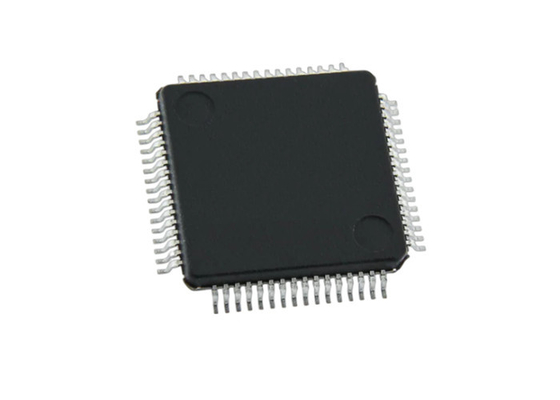

Microcontrolador del BRAZO del microprocesador STM32H725VEH6 STM32H7 del circuito integrado - MCU

Microcontrolador del BRAZO del microprocesador STM32H725VEH6 STM32H7 del circuito integrado - MCU

Descripción de producto

STM32H725VEH6 MCU de alto rendimiento se basa en la base de 32 bits de alto rendimiento de Arm® Cortex®-M7 RISC y actúa en hasta 400MHz. La base Cortex-M7 tiene precisión flotante de la unidad (FPU) y las ayudas arman instrucciones de precisión doble (IEEE 754 obediente) y de la solo-precisión y tipos de datos de proceso de datos.

El MCU utiliza memoria integrada de alta velocidad con hasta 2MB de memoria Flash del dual-área, 1MB de RAM (192KB incluyendo de TCM RAM, de 864KB del usuario SRAM, y de 4KB de SRAM de reserva). Además, el dispositivo ofrece una variedad de entrada-salida aumentada y los periférico conectados con el autobús de APB, el autobús de AHB, la matriz multi-AHB del autobús 2x32-bit, y AXI de múltiples capas interconectan que acceso interno y externo de la ayuda de memoria.

El dispositivo ofrece tres ADC, dos comparadores de DACs, dos del ultra-bajo-poder, un RTC de baja potencia, un contador de tiempo de alta resolución, 12 contadores de tiempo de 16 bits de fines generales, la sincronización de dos PWM para el control de motor, cinco contadores de tiempo de baja potencia, y un generador de número al azar verdadero (RNG). El dispositivo apoya cuatro filtros digitales para los moduladores externos del sigma-delta (DFSDMs) y ofrece estándar e interfaces de comunicaciones avanzados.

Características

• CPU de 32 bits con DP-FPU, escondrijo de Arm® Cortex®-M7 del L1: escondrijo de los datos 32-Kbyte y escondrijo de la instrucción 32-Kbyte permitiendo 0 ejecuciones del estado de espera de memoria Flash integrada y de memorias externas, frecuencia hasta 550 megaciclos, el MPU, 1177 instrucciones de DMIPS/2.14 DMIPS/MHz (Dhrystone 2,1), y de DSP
• Hasta 1 MBYTE de memoria Flash integrada con el ECC
• Regulador externo flexible de la memoria con hasta 24 ómnibus de datos mordidos: SRAM, PSRAM, SDRAM/LPSDR SDRAM, memorias de NOR/NAND
• interfaz de 2 x Octo-SPI con XiP
• 2 interfaz de x SD/SDIO/MMC
• 1,62 fuente del uso de V a de 3,6 V y entrada-salida
• POR, PDR, PVD y BOR
• Alimentación por USB dedicada
• La variante VFQFPN68 del regulador integrado de DCDC y de LDO (*) es DCDC solamente
• Osciladores internos: 64 megaciclos SUS, 48 megaciclos HSI48, 4 megaciclos CSI, 32 kilociclos de LSI
• Osciladores externos: 4-50 megaciclo de HSE, 32,768 kilociclos LSE

Usos:

• Impulsión del motor y control del uso

• Equipamiento médico

• Usos industriales: PLC, inversores, disyuntores

• Impresoras, y escáneres

• Sistemas de alarma, intercomunicador video, y HVAC

• Dispositivos del Home Audio

• Aplicaciones móviles, Internet de cosas

• Dispositivos usables: relojes elegantes

Esquema del paquete TFBGA100

FAQ
Q. ¿Son sus productos originales?
: Sí, todos los productos son importación original original, nueva son nuestro propósito.
Q: ¿Qué certificados usted tiene?
: Somos compañía del ISO y miembro certificados 9001:2015 de ERAI.
Q: ¿Puede usted apoyar orden o la muestra de la pequeña cantidad? ¿Está la muestra libre?
: Sí, apoyamos orden de la muestra y pequeña orden. El coste de la muestra es diferente según su orden o proyecto.
Q: ¿Cómo enviar mi orden? ¿Es seguro?
: Utilizamos expreso para enviar, por ejemplo DHL, Fedex, UPS, TNT, EMS.We podemos también utilizar su promotor sugerido. Los productos estarán en el bueno que embala y asegurar la seguridad y nos sea responsable al daño del producto a su orden.
Q: ¿Qué sobre el plazo de ejecución?
: Podemos enviar las partes comunes en el plazo de 5 días laborables. Si sin la acción, confirmaremos el plazo de ejecución para usted basamos en su cantidad de la orden.
