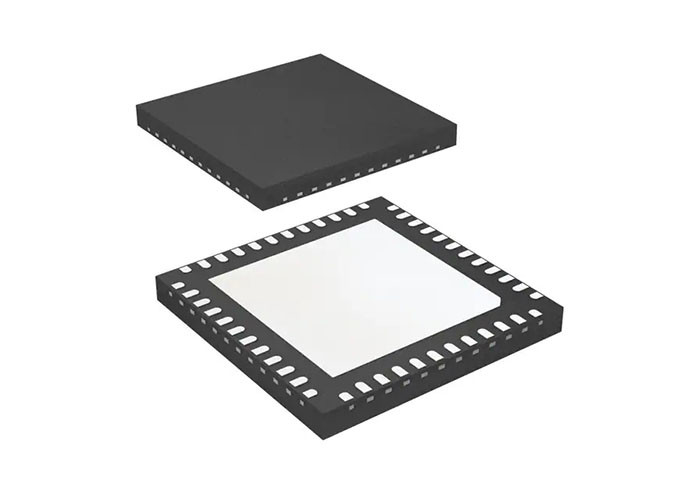

Ampliador 48-QFNS de la gestión de hardware de IC L-ASC10-1SG48I de la gestión del poder

Control de energía IC L-ASC10-1SG48I Administración de hardware Expander 48-QFNS

Descripción del producto

El L-ASC10-1SG48I ((Analog Sense and Control - 10 rail) es un amplificador de gestión de hardware (gestión de energía, térmica y plano de control) diseñado para su uso con Platform Manager 2, MachXO2, MachXO3,o ECP5 FPGA para implementar la función de control de gestión de hardware en una placa de circuitoEl L-ASC10-1SG48I (denominado ASC) permite una escalada perfecta de los canales de control de voltaje y corriente de la fuente de alimentación, monitoreo de temperatura, secuencia y margen.El ASC incluye interfaces dedicadas que admiten el intercambio de estado de la señal del monitor y señales de control de salida con estos controladores centralizados de gestión de hardwareSe pueden utilizar hasta ocho dispositivos ASC para implementar un sistema de gestión de hardware.

Características

10 Monitorización y medición del voltaje del tren

• Precisión de detección de fallas UV/OV - 0,2% Tipo.
• Velocidad de detección de fallas < 100 μs
• Detección de alta tensión, de extremo único y diferencial

Monitoreo y medición de corriente de amplio alcance de dos canales

• Corriente lateral superior Medida hasta 12 V
• Detección de fallas OC/UC programable
• Detecta fallas de corriente en < 1 μs

Tres canales de control y medición de la temperatura

• Número máximo de fallas de OT/UT programables
• Dos canales de monitorización de la temperatura mediante diodos externos
• Un monitor de temperatura en el chip

Cuatro controladores de MOSFET de lado alto

• Bomba de carga programable

Cuatro canales de recorte y margen de precisión

• Operación en bucle cerrado
• Escalado de voltaje y soporte VID

Nueve entradas / salidas de propósito general

• Intensidad de entrada/salida de 5 V

Registro de fallas no volátiles
Programable en el sistema mediante I2C

• Configuración no volátil
• Apoyo a la programación de fondo

Apoyo a nivel del sistema

• 3.3 V de funcionamiento, amplio rango de alimentación de entrada de 2,8 V a 3,6 V
• Rango de temperatura industrial
• NQF de 48 pines
• Conforme a la Directiva RoHS y libre de halógenos

Diagrama de bloque de ASC

Aplicaciones

• Telecomunicaciones y redes
• Industria, ensayo y medición
• Sistemas médicos
• Servidores y sistemas de almacenamiento
• Sistemas de alta fiabilidad

Diagrama de aplicación
