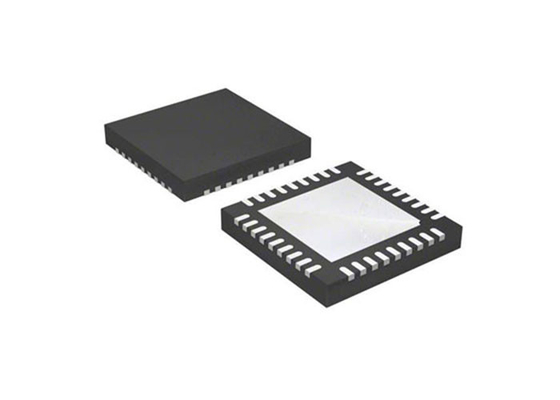

Etapas elegantes del poder del circuito integrado 90A ISL99390FRZ 90A de la gestión del poder del SPS Pmic

Los módulos de gestión de energía ISL99390FRZ 90A Smart Power Stage Gen2

Descripción

El ISL99390FRZ es una serie de 90A Smart Power Stages (SPS) que son compatibles con los controladores ISL68/69xxx Digital Multiphase (DMP) de Renesas y los dobladores de fase ((ISL6617A), respectivamente.El ISL99390FRZ ofrece la mejor precisión de sentido de corriente en línea de su claseCuando se combina con un controlador Renesas Digital PWM,Estos dispositivos permiten una gestión de la potencia a nivel del sistema de precisión y la mejor respuesta transitoria de su clase para los reguladores basados en la línea de carga.Estos dispositivos simplifican el diseño al eliminar las redes de detección DCR típicas y los componentes de compensación térmica asociados. El paquete 5x6 mejorado térmicamente permite diseños de alta densidad.

Características

• El número de entrada del VIN: de +3,0V a +16V
• Soporta corriente continua de 90 A
• 3Entrada PWM de tres estados compatible con.3V
• Entrada PWM de tres estados compatible con 5V
• ± 3% de precisión de la señal continua para el monitor de corriente
• Control de temperatura de 8 mV/°C, TOUT
• Protección integral contra fallos para una alta fiabilidad del sistema
• Protección contra cortocircuito y sobrecorriente del FET en el lado superior
• Protección inteligente de sobrecorriente inversa (SROCP)
• Protección contra el exceso de temperatura
• El bloqueo de bajo voltaje VCC (UVLO)
• Habilitar entradas y salidas de informes de fallas
• Funcionamiento en modo de baja potencia
• Con frecuencia de conmutación de hasta 1,25 MHz
• Conformidad con la Directiva RoHS, paquete 5x6 QFN

Aplicaciones

• Aceleradores (GPU, ASIC, inteligencia artificial)
• VR de núcleo, gráficos y memoria para microprocesadores
• VR de alta densidad para servidores, redes y computación en la nube
• Conversores de corriente continua y consolas de videojuegos

Diagrama de bloques

Otros tipos de productos de suministro

Preguntas frecuentes
¿Sus productos son originales?
R: Sí, todos los productos son originales, nueva importación original es nuestro propósito.
P: ¿Qué certificados tiene?
R: Somos una empresa certificada ISO 9001:2015 y miembro de ERAI.
P: ¿Puede apoyar el pedido de pequeñas cantidades o la muestra? ¿La muestra es gratuita?
R: Sí, apoyamos el pedido de muestras y el pequeño pedido. El costo de la muestra es diferente según su pedido o proyecto.
¿Cómo envío mi pedido? ¿Es seguro?
R: Utilizamos el expreso para el envío, como DHL, FedEx, UPS, TNT, EMS. También podemos usar su agente de envío sugerido.Los productos estarán en buen embalaje y garantizar la seguridad y somos responsables de los daños del producto a su pedido.
P: ¿Qué pasa con el tiempo de entrega?
R: Podemos enviar piezas de stock dentro de 5 días hábiles. Si no hay stock, confirmaremos el tiempo de entrega para usted en función de la cantidad de su pedido.
