FET Buck Switching Regulator IC Rohs positivo del microprocesador del circuito integrado de TPS56C230RJER

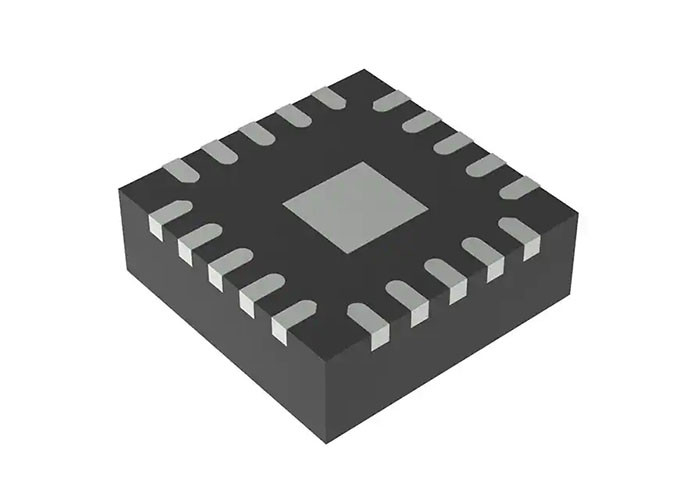

TPS56C230RJER Buck Switching Regulator IC Positivo Ajustable 0.6V 1 Salida 12A 20-VFQFN

Descripción

El TPS56C230RJER es un convertidor reductor síncrono de alta eficiencia con FET integrados.Los diseñadores de sistemas pueden usar el dispositivo en una amplia variedad de aplicaciones, ya que consume poca corriente de reserva y requiere pocos componentes externos.
El TPS56C230RJER emplea el control D-CAP3 que proporciona una respuesta transitoria rápida y una excelente regulación de línea y carga con compensación interna.También tiene un circuito patentado que permite que el dispositivo admita capacitores de salida de resistencia en serie equivalente (ESR) baja, como polímeros especiales y capacitores cerámicos de ESR ultrabaja.

Características

• Rango de voltaje de entrada: 4,5 V a 18 V

• Rango de voltaje de salida: 0,6 V a 5,5 V

• Admite corriente de salida continua de 12 A

• Control de arquitectura D-CAP3™ para una respuesta transitoria rápida

• Precisión de tensión de realimentación de ±1 % (25 °C)

• FET integrados de 17 mΩ y 5,9 mΩ

• Eco-mode™ seleccionable y modo conductivo continuo forzado (FCCM) mediante pin MODE

• Frecuencia de conmutación de 500 kHz

• Tiempo de inicio suave ajustable con valor predeterminado de 1,2 ms

• Indicador integrado de potencia buena

• Función de descarga de salida incorporada

• Ciclo a ciclo sobre protección actual

• Protecciones de bloqueo por sobrevoltaje, bajo voltaje, sobretemperatura y bajo voltaje sin enclavamiento

• -40 °C a 125 °C Temperatura de unión operativa

• HotRod™ VQFN de 20 pines, 3,0 mm × 3,0 mm

Aplicaciones

• DTV y decodificador
• PC y PC industrial
• Redes cableadas
• Sistemas de energía distribuida

Esquema simplificado

Configuración de pines y funciones
