Descripción de producto de ISO6763FQDWRQ1

Los dispositivos ISO6763FQDWRQ1 son de alto rendimiento, los aisladores digitales del seis-canal ideales para los usos coste-sensibles que requieren hasta 5000 grados del aislamiento de VRMS por UL 1577. Estos dispositivos también son certificados por el VDE, el TUV, CSA, y CQC.

Los dispositivos ISO6763FQDWRQ1 proporcionan alta inmunidad electromágnetica y emisiones bajas en el bajo consumo de energía, mientras que aíslan Cmos o LVCMOS I/Os digital. Cada canal del aislamiento tiene un almacenador intermediario de entrada y de salida de la lógica separado por la barrera capacitiva doble del aislamiento del dióxido del silicio del TI (SiO2).

Especificación de ISO6763FQDWRQ1

Características de SO6763FQDWRQ1

• AEC-Q100 calificó con los resultados siguientes: Grado 1 de la temperatura del dispositivo: – 40°C a la gama de temperaturas ambiente de funcionamiento de +125°C
• Requisitos del aislamiento de las reuniones VDA320
• Tarifa de 50 datos de Mbps
• Barrera robusta del aislamiento: Alto curso de la vida en el voltaje de funcionamiento de 1500 VRMS
• Gama ancha de la fuente: 1,71 V a 1,89 V y 2,25 V a 5,5 V
• 1,71 traducción llana de V a de 5,5 V
• Alto de la salida del defecto (ISO676x - Q1) y opciones del punto bajo (ISO676xF - Q1)
• 1,6 mA por el canal típico en 1 Mbps
• Retraso de propagación bajo: 11 ns típicos
• Compatibilidad electromágnetica robusta (EMC)
• ESD a nivel sistema, EFT, e inmunidad de la oleada
• Emisiones bajas

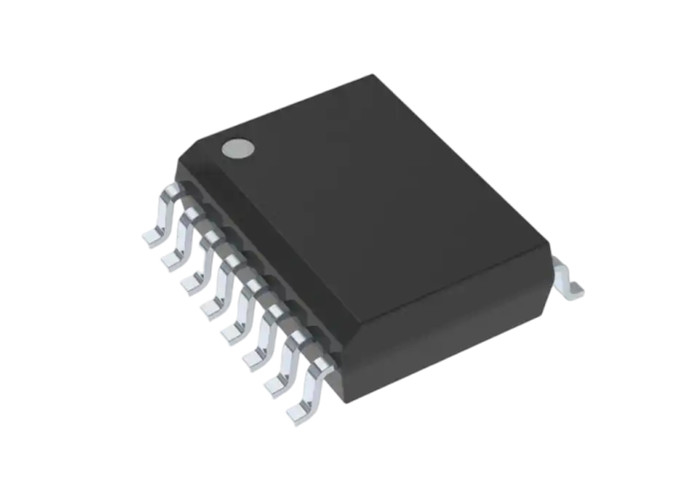

• Paquete ancho-SOIC (DW-16)
• Certificaciones relativas a la seguridad (pendiente): VDE DEL ESTRUENDO V 0884-11:2017-01
• Programa del reconocimiento del componente de la UL 1577
• Certificaciones del IEC 62368-1, del IEC 61010-1, del IEC 60601-1 y del GB 4943.1-2011

Usos de SO6763FQDWRQ1

• Sistema del tren híbrido, eléctrico y de poder (EV/HEV)
• Sistema de gestión de la batería (BMS)
• Cargador a bordo
• Convertidor de DC/DC
• Control del inversor y de motor

Diagrama esquemático simplificado de SO6763FQDWRQ1

Pin Configuration de SO6763FQDWRQ1

FAQ
Q. ¿Son sus productos originales?
: Sí, todos los productos son importación original original, nueva son nuestro propósito.
Q: ¿Qué certificados usted tiene?
: Somos compañía del ISO y miembro certificados 9001:2015 de ERAI.
Q: ¿Puede usted apoyar orden o la muestra de la pequeña cantidad? ¿Está la muestra libre?
: Sí, apoyamos orden de la muestra y pequeña orden. El coste de la muestra es diferente según su orden o proyecto.
Q: ¿Cómo enviar mi orden? ¿Es seguro?
: Utilizamos expreso para enviar, por ejemplo DHL, Fedex, UPS, TNT, EMS.We podemos también utilizar su promotor sugerido. Los productos estarán en el bueno que embala y asegurar la seguridad y nos sea responsable al daño del producto a su orden.
Q: ¿Qué sobre el plazo de ejecución?
: Podemos enviar las partes comunes en el plazo de 5 días laborables. Si sin la acción, confirmaremos el plazo de ejecución para usted basamos en su cantidad de la orden.
