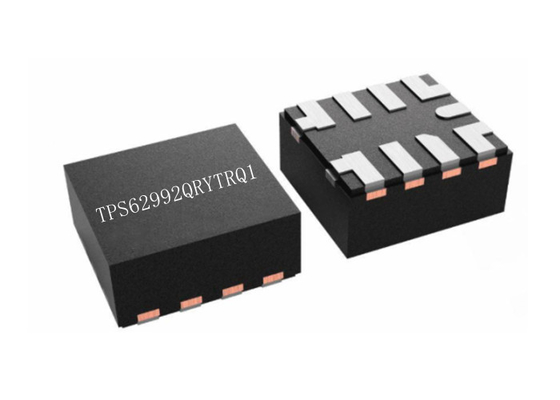

3-V al bajo-índice de inteligencia Buck Converter síncrono automotriz de 10-V TPS62992QRYTRQ1 2A

3-V al bajo-índice de inteligencia Buck Converter síncrono automotriz de 10-V TPS62992QRYTRQ1 2A

Descripción de producto de TPS62992QRYTRQ1
TPS62992QRYTRQ1 es un convertidor descender síncrono muy eficiente, pequeño, y flexible de DC-DC que es fácil de utilizar. Una frecuencia que cambia a elección de 2,5 megaciclos o de 1,0 megaciclos permite el uso de pequeños inductores y proporciona respuesta transitoria rápida. El dispositivo apoya la alta exactitud de VOUT del ± 1,5% a través de la gama de temperaturas operasting entera y del funcionamiento transitorio aumentado de la carga con la topología del DCS-control. El 3-V ancho a 10-V entró la gama de voltaje apoya una variedad de entradas nominales, como los carriles de la fuente 9-V, unicelular o multi-célula Li-Ion, y los carriles 5-V o 3.3-V.
TPS62992QRYTRQ1 puede entrar en automáticamente el modo economizador (si se selecciona PFM o PWM auto) en las cargas ligeras para mantener eficacia alta. Además, proporcionar eficacia alta en las cargas muy pequeñas, el dispositivo tiene una corriente quieta típica baja del µA 4. AEE, si está permitido, proporciona eficacia alta a través de VIN, de VOUT, y de la corriente de la carga. El dispositivo incluye una entrada de MODE/Smart-CONF para fijar el divisor interno y externo, la frecuencia que cambia, la descarga del voltaje de salida, y la operación economizadora automática del modo o forzada de PWM.

Especificación de TPS62992QRYTRQ1

Características de TPS62992QRYTRQ1

• AEC-Q100 calificó para los usos automotrices:
• Grado 1 de la temperatura: – 40°C a +125°C, TA
• Clasificación de HBM ESD del dispositivo del nivel 2
• Clasificación del nivel C4B CDM ESD
• Seguridad-capaz funcional
• Documentación disponible ayudar a diseño de sistemas funcional de la seguridad
• Gama extendida de TJ: hasta 165°C
• Topología del DCS-control de la eficacia alta
• RDS (ENCENDIDO): alto lado de 62 mΩ, lado bajo de 22 mΩ
• Transición inconsútil de PWM/PFM
• índice de inteligencia bajo 4-µA (típico)
• Hasta corriente de salida continua 2-A
• exactitud del voltaje de salida del ±1.5% a través de temporeros
• Opciones configurables del voltaje de salida:
• 0.6-V al divisor externo de 5.5-V VFB
• 16 opciones entre 0,4 V y 5,5 V
• Flexibilidad a través del perno de MODE/S-CONF
• frecuencia que cambia 2.5-MHz o 1.0-MHz
• PWM forzado o PFM auto (modo economizador) con la opción dinámica del cambio de modo
• Ningún condensador externo del tirante requirió
• Sobreintensidad de corriente y protección de sobrecalentamiento
• modo del ciclo de trabajo del 100%
• Exacto permita la entrada
• Comienzo y seguimiento suaves ajustables
• Poder-buena salida
• Pinout optimizado para la encaminamiento de una sola capa
• 2,2 paquete mojable del milímetro VQFN del × 2,0 del milímetro con echada de 0,5 milímetros

Usos de TPS62992QRYTRQ1

• ADAS
• Electrónica e iluminación del cuerpo
• Infotainment y racimo
• Sistemas híbridos, eléctricos, y del powertrain

Diagrama funcional de TPS62992QRYTRQ1

Schemati simplificado de TPS62992QRYTRQ1

Pin Configurations Of TPS62992QRYTRQ1
