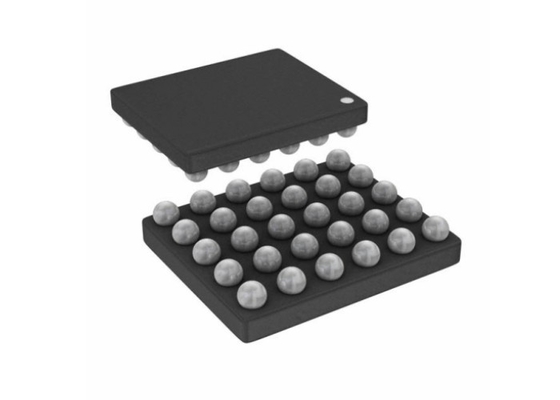

4 canal AFE49I30YZR Ultra-pequeño Front End análogo integrado - AFE 24 30-DSBGA mordido

4 canal AFE49I30YZR Ultra-pequeño Front End análogo integrado - AFE 24 30-DSBGA mordido

Descripción de producto de AFE49I30YZR

El AFE49I30YZR es un análogo anticipado para los usos ópticos de bio-sensing/PPG y de la medida de ECG. El dispositivo apoya hasta seis diodos electroluminosos que cambian (LED) y hasta cuatro fotodiodos. Hasta 24 fases de la señal pueden ser definidas y las señales de PPG o de ECG se pueden adquirir a partir de cada fase de una manera sincronizada.

Especificación de AFE49I30YZR

Características de AFE49I30YZR

• Adquisición de la señal de las ayudas de hasta 24 fases
• Asignación flexible de 6 LED, paladio 4 en cada fase de PPG
• Adquisición sincronizada de la señal de PPG/ECG con cada fase configurable como PPG o ECG, y a diversas tarifas de datos
• PPG/ECG sincronizado apoya tarifa de datos de hasta 1 kilociclo
• El modo de ECG-only apoya tarifa de hasta 4 datos del kilociclo
• Cadena de la señal de PPG:
• Sistema SNR hasta 108-dB en el paladio de 16 µA actual
• De poca intensidad para el funcionamiento continuo en un dispositivo usable con un valor típico: 15 µA para un LED, µA 20 para el receptor
• Transmisor de PPG:
• Apoya la configuración común del ánodo LED
• corriente programable de 8 bits del LED con la gama ajustable a partir de 25 mA a 250 mA
• Modo para encender dos LED paralelamente a control actual de la por-fase independiente
• Por-fase puntual programable del LED
• Ayuda simultánea de 6 LED para SpO2, HRM, o la multi-longitud de onda HRM
• Receptor de PPG:
• Apoya 4 entradas tiempo-multiplexadas del fotodiodo
• 2 receptores paralelos para muestrear dos canales del paladio simultáneamente
• Substracción compensada ambiente individual DAC en cada TIA Input con control de 8 bits y la gama de la por-fase ajustables hasta 255-µA
• El LED individual compensó la substracción DAC en cada entrada de TIA con control mordido 5 de la por-fase y
• gama 15.5-µA
• Cerca del rechazo ambiente del DB 100 hasta 10 herzios
• Ruido que filtra con ancho de banda programable
• Aumento de Transimpedance: kΩ 3,7 a 1 MΩ
• Cadena de la señal de ECG
• 1-lead ECG con la salida de RLD para el prejuicio
• Aumento de INA programable a partir del 1,6 – 13
• <1>
• Filtro de paso bajo integrado de 450 herzios
• La CA, DC inicial detecta con la interrupción actual y programable del nA 3.125-100
• Apoya el reloj externo y modos internos del oscilador
• Opción para adquirir los datos sincronizados con un reloj principal del sistema
• Cancelación automática de DC de ambiente, LED
• Primero en entrar, primero en salir con profundidad de 128 muestras
• Interfaz de I2C
• 2,6-milímetro de × 2,1 milímetro DSBGA, echada de 0,4 milímetros
• Fuentes: Rx: 1,7 V-1.9 V (puente de LDO); 1,9 V-3.6 V (LDO permitió), Tx: 3 V-5.5 V, IO: 1.7-3.6 V
• Operación de las ayudas con 2 fuentes - 1,8 V, 5 V

Usos de AFE49I30YZR

• ECG en un dispositivo usable
• PPG sincronizado, ECG para la presión arterial PTT-basada
• Supervisión óptica de la corazón-tarifa (HRM) y variabilidad de Heartrate (HRV) para los wearables, hearables
• Medidas oximetry del pulso (SpO2)
• Consumo máximo del oxígeno (VO2 máximos)

Diagrama esquemático simplificado de AFE49I30YZR
