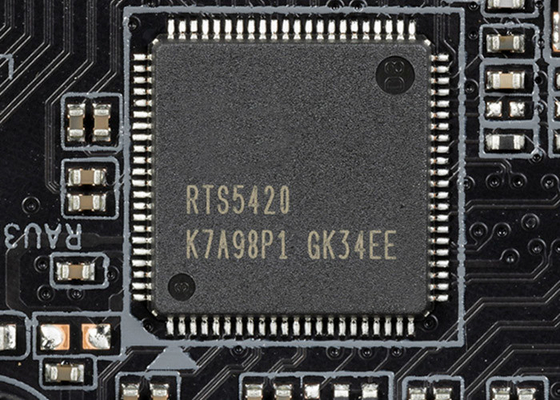

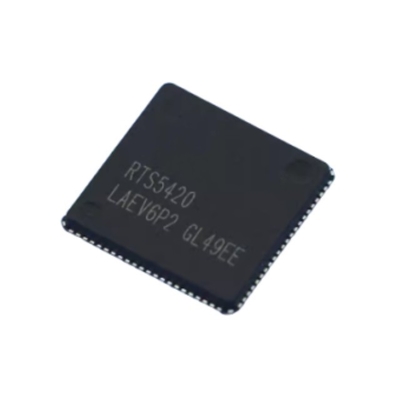

Chip de circuito integrado RTS5420 USB3.2 Gen2x1 Controlador de eje de 4 puertos QFN-88
Descripción deRTS5420: el nombre de la empresa.
RTS5420 es un controlador avanzado USB3.2 Gen2x1 Hub que funciona como un 4 puertos USB3.2 Gen2x1 Hub, y un 4 puertos USB2.0 Hub.y soporta totalmente hacia atrás el USB3.2 Gen1 (USB3.0),USB1.1Basado en la arquitectura MCU, el RTS5420 puede actualizar fácilmente FW para futuras actualizaciones de especificaciones, o proporcionar una fácil personalización de características, utilizando una herramienta ISP.
Con una función de cargador inteligente RT, el RTS5420 admite las soluciones de carga más populares y admite BC1.2Además, los puertos de cargadores de Apple y Samsung se emulan en cada puerto a través del mecanismo de Auto-Detection-Switch RTS5420.
La función de acoplamiento definida por la especificación BC1.2 también es soportada por el puerto ascendente del RTS5420.2 está conectado a un ACA-Dock, actúa como anfitrión de varios periféricos USB, como un centro, teclado, ratón, impresora, etc., mientras que simultáneamente este dispositivo recibirá una carga.
La segunda función de cargador del puerto de carga de arriba del RTS5420 se llama función de detección de cargador. El RTS5420 admite un mecanismo de detección automática y interruptor; puede reconocer el tipo BC1.2 dispositivos conectados al puerto aguas arriba, incluyendo CDP, DCP y SDP, y cargar el dispositivo conectado en el modo correcto.
El costo de BOM se reduce a través de una combinación de factores. El RTS5420 despliega 10Gbps en cada puerto, un regulador LDO está integrado y suministra 3.3V estables para el RTS5420,y por último un dispositivo configurable Billboard está integrado cuando se aplica Alt-Mode.
CaracterísticasDe lasRTS5420: el nombre de la empresa.
-
Soporta la especificación USB 1.1, 2.0, 3.0, 3.1, y 3.2
-
USB 3.2 Gen2x1 simultáneo, USB 3.2 Gen1 ((USB3.0), USB 2.0, USB1.1
-
Arquitectura MTT (Multiple Transaction Translator) para el USB2.0
-
Todos los estados de potencia L0/L1/L2 para USB2.0, USB1.1
-
Todos los estados de potencia U0/U1/U2/U3 para USB3.2 Gen2x1, USB3.2 Gen1 ((USB3.0)
-
LDM (medida del retraso del enlace) para la aplicación USB3.2 Gen2x1
-
PTM (medida de tiempo de precisión) para la aplicación USB3.2 Gen2x1
-
Transmisiones de entrada múltiple para la aplicación USB3.2 Gen2x1
-
Arbitraje redondo ponderado para el control de ancho de banda USB3.2 Gen1/Gen2x1
-
RT cargador inteligente
-
Se aplicará el método de ensayo de las características de los dispositivos de seguridad de los dispositivos de seguridad.
-
Emulación de puertos de carga dedicados de Apple y Samsung
-
Modo de detección/cambio automático entre los diferentes modos de carga
-
Controlador SMBUS esclavo
-
Controllador maestro/esclavo I2C
-
Controlador de configuración GPIO
-
Interfaz SPI para la función flash externa del ISP
-
Regulador LDO integrado de 5 V a 3,3 V
-
eFUSE para la configuración de funciones
-
Apoya el estado de "Delink" para ahorrar energía extrema
-
Envase QFN de 88 pines (10 x 10 mm)
AplicacionesDe lasRTS5420: el nombre de la empresa.
