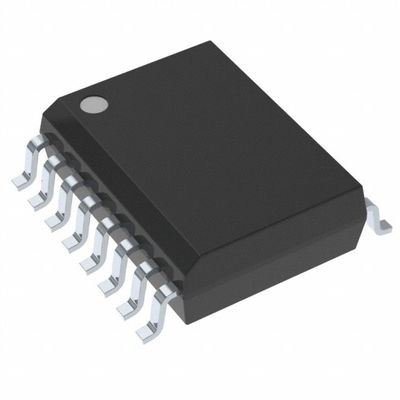

ADUM342E0WBRWZ Chip de circuito integrado Aisladores digitales de cuatro canales de 5700Vrms
El ADUM342E0WBRWZ es un aislador digital de cuatro canales de 5700Vrms, disponible en varias configuraciones con una clasificación de voltaje de resistencia de 5,7 kV rms. Funciona con voltajes de alimentación que van desde 2,25 V a 5,5 V en cualquier lado, lo que garantiza la compatibilidad con sistemas de menor voltaje y permite la traducción de voltaje a través de la barrera de aislamiento.
Atributos del producto
| Tecnología |
Acoplamiento magnético |
| Tipo |
CAN, RS485, SPI |
| Potencia aislada |
Sí |
| Número de canales |
4 |
| Entradas - Lado 1/Lado 2 |
2/2 |
| Tipo de canal |
Unidireccional |
| Voltaje - Aislamiento |
5700Vrms |
| Inmunidad transitoria de modo común (Mín.) |
100kV/µs |
| Velocidad de datos |
150Mbps |
| Retraso de propagación tpLH / tpHL (Máx.) |
10ns, 10ns |
| Distorsión de ancho de pulso (Máx.) |
3ns |
| Tiempo de subida / caída (Típ.) |
2.5ns, 2.5ns |
| Voltaje - Suministro |
2.25V ~ 5.5V |
| Temperatura de funcionamiento |
-40°C ~ 125°C |
| Tipo de montaje |
Montaje en superficie |
| Paquete / Estuche |
16-SOIC (0.295", 7.50mm de ancho) |
| Paquete del dispositivo del proveedor |
16-SOIC |
Características
- Alta inmunidad transitoria de modo común: 180 kV/µs típico
- Alta robustez al ruido radiado y conducido
- Bajo retardo de propagación: 6,2 ns típico (10 ns máximo) para funcionamiento a 5 V
- Bajo consumo de energía dinámico, <1,65 mA/ch a 1 Mbps
- Traducción de nivel de 2,25 V a 5,5 V
- Velocidad de datos máxima garantizada de 150 Mbps para funcionamiento a 5 V
- Funcionamiento a alta temperatura: 125°C
- Protección ESD de ±8 kV IEC 61000-4-2 a través de la barrera de aislamiento
- Protección ESD HBM de ±5 kV en los pines de entrada/salida
- Opciones a prueba de fallos altas (E1) o bajas (E0)
- Paquete SOIC de 16 pines, compatible con RoHS
Aplicaciones
- Aislamiento del convertidor de datos de interfaz periférica serie (SPI)
- Aislamiento de bus de campo industrial RS-485 y red de área de controlador con velocidad de datos flexible (CAN FD)
- Aislamiento de señal del controlador PWM
- Aislamiento multicanal de propósito general
