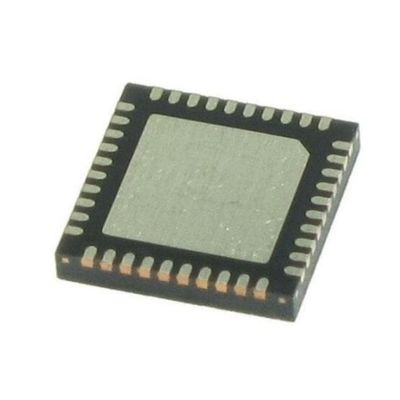

MAX17614ATP Chip de circuito integrado de canal N o controlador con conmutador de selección de fuente con protección contra sobretensiones de 60 V y limitación de corriente programable de 3 A

El MAX17614ATP es un interruptor de selección de fuente altamente integrado y un controlador de diodo ideal con MOSFETs de N-canal integrados de espalda a espalda, alojados en un paquete TQFN compacto de 4 mm × 4 mm.Es adecuado para aplicaciones tales como servos conjuntos en robots humanoides, redundancia de múltiples fuentes de alimentación y escenarios de alimentación de sensores distribuidos.

Los FET de doble canal N incorporados permiten la selección sin problemas de la puerta OR entre múltiples baterías o fuentes de alimentación, con bloqueo de corriente inversa en tan solo 140 ns.Las pérdidas de conducción son significativamente menores que las de los diodos estándar, abordando cuestiones tales como el cambio entre las baterías primarias y de respaldo en los robots, así como los daños a los servomotores y sensores causados por la corriente inversa durante los cortes de energía.Apoya el control remoto de una sola fuente de alimentación conjunta a través del pin EN de control principal, facilitando la gestión de la energía por niveles para todo el sistema.

Resiste sobretensiones de alto voltaje de hasta +60V y hasta -65V; cuenta con umbrales programables de bajo voltaje y sobre voltaje que van desde 4,5V hasta 60V,compatibles con las baterías de potencia de iones de litio de 48 V convencionales para robots humanoides y con múltiples fuentes de energía auxiliares de bajo voltaje para sensores; límite de corriente programable máximo de 3A (ajustable de 0,15A a 3A), con una precisión de límite de corriente de ±3,3% en todo el rango de temperatura,que cubre el rango de consumo de energía de los servo accionadores de una sola articulación.

La protección contra sobrecorrientes admite tres modos: prueba automática, limitación y bloqueo de corriente continua, que atiende a las corrientes de sobretensiones transitorias encontradas durante la locomoción y agarre del robot.El desacoplamiento térmico integrado y las salidas de señal de falla UV/OV/sobrecorriente permiten al MCU detectar anomalías en la fuente de alimentación conjunta en tiempo real, informándoles rápidamente al sistema de control de movimiento para evitar la fuga de las articulaciones; amplio rango de temperatura de funcionamiento de -40°C a +125°C,con una capacidad de transmisión superior a 20 W, pero no superior a 30 W,.

Un solo chip integra circuitos de conmutación, limitación de corriente y protección, reduciendo significativamente el número de componentes periféricos.El paquete de tamaño pequeño ahorra espacio en los PCB confinados dentro de las articulaciones del robot, reduce el volumen y el peso de los módulos de alimentación distribuidos y aumenta el margen de diseño ligero de toda la máquina,que lo hace adecuado para arquitecturas de suministro de energía distribuidas de múltiples articulaciones.
