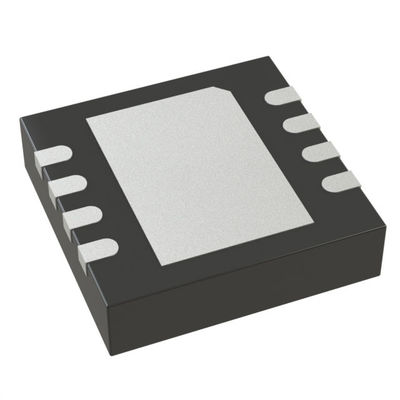

LTC4372CDD Corriente baja quiescente controlador de diodo ideal chip IC con amplio rango de voltaje de entrada y rápido apagado inverso

El LTC4372CDD es un controlador de diodo ideal de baja corriente de reposo alojado en un paquete DFN compacto de 3 × 3 mm, diseñado para distribución de energía redundante de múltiples baterías, cadenas de suministro de energía de servos y sensores en robots humanoides. Al reemplazar los diodos Schottky con N-MOSFET externos, se reduce significativamente las pérdidas por conducción directa y la generación de calor.

Con una corriente de funcionamiento en reposo de solo 5 μA y una corriente de apagado de 0,5 μA, se adapta bien a los escenarios de movimiento intermitente y de espera prolongada típicos de los robots, lo que extiende de manera efectiva la vida útil general de la batería del sistema.

Admite un amplio rango de voltaje de entrada de 2,5 V a 80 V, compatible tanto con sistemas de bus de alto voltaje de 48 V como con fuentes de alimentación de sensores de bajo voltaje en robots. Cuenta con una capacidad de apagado inverso ultrarrápido de ≤1,5 ​​μs, que bloquea rápidamente la corriente inversa durante la pérdida de energía de la batería o sobretensiones de arranque/parada del servo para proteger la batería, los circuitos integrados del controlador y los sensores de visión.

Puede controlar MOSFET consecutivos para lograr la supresión de sobretensiones y la conmutación de carga. Combinado con una clasificación de voltaje inverso de -28 V, resiste fallas en el suministro de energía causadas por vibraciones y conexiones de cables del robot invertidas, mejorando así la estabilidad y seguridad del suministro de energía del sistema. Su paquete ultracompacto ahorra espacio en el limitado tablero de distribución de energía del robot.

• Reduce la disipación de energía reemplazando un diodo Schottky de potencia
• Corriente de reposo baja: 5 μA en funcionamiento
• Amplio rango de voltaje de funcionamiento: 2,5 V a 80 V
• Protección de suministro inverso a -28 V
• No se requieren abrazaderas de entrada TVS
• Unidad MOSFET de canal N externa de lado alto
• Impulsa MOSFET consecutivos para control de irrupción y conmutación de carga
• Entrada de apagado para control ON/OFF
• Apagado rápido de corriente inversa en 1,5 μs
• Paquetes MSOP de 8 derivaciones y DFN de 3 mm × 3 mm

• Protección de batería automotriz
• Fuentes de alimentación redundantes
• Instrumentación portátil
• Sistemas de energía solar
• Aplicaciones de recolección de energía
• Atraco de suministros
• Robots humanoides
