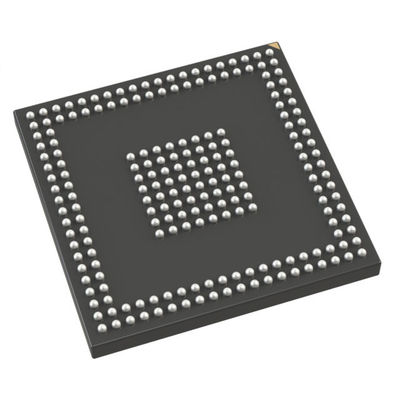

Chip de circuito integrado ADBMS6830MWCSWZ, Monitor de pila de batería de 16 canales para almacenamiento de energía de red con interfaz I2C/SPI

El ADBMS6830MWCSWZ es un monitor de pila de baterías multicelda que mide hasta 16 celdas de batería conectadas en serie. Todas las celdas se pueden medir simultáneamente con dos convertidores analógicos a digitales (ADC) individuales. Cada canal incluye un filtro de paso bajo digital programable. Un segundo conjunto de ADC similares proporciona mediciones estrechamente correlacionadas para garantizar la capacidad de medición redundante necesaria para cumplir con los estándares de seguridad.

El ADBMS6830MWCSWZ permite puentear las barras colectoras y medir directamente los voltajes negativos de las barras colectoras. El dispositivo cuenta con una interfaz de puerto serie aislado bidireccional (isoSPI) para comunicación inmune a RF de alta velocidad a través de cables de par trenzado simples. Usando la interfaz isoSPI, se pueden conectar múltiples ADBMS6830 en una configuración en cadena a un controlador del sistema de administración de baterías (BMS), lo que permite el monitoreo simultáneo de largas cadenas de celdas de batería de alto voltaje. La característica bidireccional también proporciona redundancia de comunicación para proteger contra roturas de cables a lo largo de la cadena.

El dispositivo se alimenta directamente de la batería que mide el regulador lineal. Admite equilibrio pasivo interno y externo con control de modulación de ancho de pulso (PWM) programable individualmente. Cuando está en estado SLEEP, el dispositivo consume solo 4 µA, lo que minimiza la descarga de la batería.
