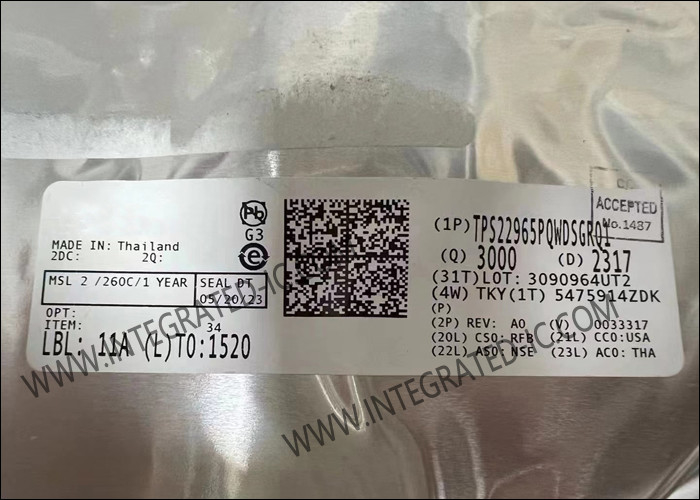

TPS22965PQWDSGRQ1 Chip de circuito integrado 5.7V Interruptores de carga automotriz 4A Interruptores de alimentación
Descripción del producto TPS22965PQWDSGRQ1
El TPS22965PQWDSGRQ1 es un pequeño interruptor de carga de un solo canal de RON ultra bajo con encendido controlado.
TPS22965PQWDSGRQ1 contiene un MOSFET de canal N que puede operar en un rango de voltaje de entrada de 0,8 V a 5,5 V y puede soportar una corriente continua máxima de 4 A.El tiempo de aumento de VOUT es configurable para que la corriente de entrada pueda reducirse.
TPS22965PQWDSGRQ1 incluyen una resistencia de carga en el chip de 225 Ω para una descarga rápida de salida cuando el interruptor está apagado.
Especificación del TPS22965PQWDSGRQ1
Número de canales:1
Vín (min):0.8V
Vín (máximo):6 V
- ¿ Qué?:4A
Ron (típico):16 mΩ
Corriente de apagado (ISD) (tipo):0.2 μA
Corriente en reposo (Iq) (tipo):50 μA
Características:Descarga rápida de salida
Calificación:Automóvil
Rango de temperatura de funcionamiento:-40 °C a 125 °C
FET:En el ámbito interno
Tipo de dispositivo:Interruptores de carga
Función:Control de corriente de inyección
Características del TPS22965PQWDSGRQ1
Interruptor de carga de un solo canal integrado
Rango de voltaje de entrada: de 0,8 V a 5,5 V
Resistencia muy baja (RON)
RON = 16 mΩ en VIN = 5 V (VBIAS = 5 V)
RON = 16 mΩ en VIN = 3,6 V (VBIAS = 5 V)
RON = 16 mΩ en VIN = 1,8 V (VBIAS = 5 V)
4-Corrente de interrupción continua máxima
Corriente de quiescencia baja (50 μA)
Bajo umbral de entrada de control permite el uso de la lógica de 1,2-, 1,8-, 2,5 y 3,3-V
Tiempo de ascenso configurable
Descarga rápida de salida (QOD)
Paquete WSON de 8 pines con almohadilla térmica
Aplicaciones del TPS22965PQWDSGRQ1
Electrónica para automóviles
• Información y entretenimiento
• ADAS (sistemas avanzados de asistencia al conductor)
