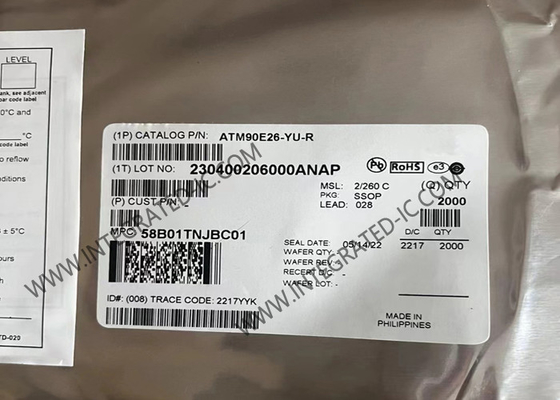

ATM90E26-YU Chip de circuito integrado IC de medición de energía SSOP-28 IC de medidor de fase única
Descripción del producto ATM90E26-YU
ATM90E26-YU es un circuito integrado de medición de energía de amplio alcance de alto rendimiento de fase única.
ATM90E26-YU es un chip de medición de energía de amplio alcance de alto rendimiento. La tecnología ADC y DSP garantizan la estabilidad a largo plazo del chip a pesar de las variaciones en la red y las condiciones ambientales.
Especificación del ATM90E26-YU
|
Impedancia de entrada
|
|
|
Error de medición
|
|
|
Voltagem - Suministro
|
|
|
Tipo de medidor
|
|
|
Temperatura de funcionamiento
|
|
|
Tipo de montaje
|
|
|
Envase / estuche
|
28-SSOP (0,209", 5,30 mm de ancho)
|
|
Paquete de dispositivos del proveedor
|
|
Características del ATM90E26-YU
• 3,3 V de fuente de alimentación única. Rango de voltaje de funcionamiento: 2,8 a 3,6 V. Precisión de medición garantizada dentro de los límites de 3,0 a 3,6 V. 5 V compatibles con la entrada digital.
• Histeresis incorporada para reiniciar el encendido.
• Interfaz UART y interfaz SPI seleccionables (interfaz SPI de cuatro cables o interfaz SPI simplificada de tres cables con ciclos fijos de 24 para el funcionamiento de todos los registros).
• Función de diagnóstico de parámetros y salida de interrupción programable de la señal de interrupción IRQ y de la señal WarnOut.
• Detección de caída de voltaje programable y salida de cruce cero.
• Rango de entrada del canal
- Canal de voltaje (cuando la ganancia es "1": 120μVrms~600mVrms.
- Canal de corriente de línea L (cuando la ganancia es "24"): 5μVrms~25mVrms.
- Canal de corriente de línea N (cuando la ganancia es "1": 120μVrms~600mVrms.
• Aumento de corriente de línea L programable: 1, 4, 8, 16, 24; Aumento de línea N programable: 1, 2, 4.
• Compensación de desplazamiento de la línea L de soporte y la línea N.
• CF1 y CF2 producen pulsos de energía activa y reactiva, respectivamente, que pueden utilizarse para calibrar o acumular energía.
• Frecuencia del oscilador de cristal: 8.192 MHz.
• Paquete verde de la SSOP28.
• Temperatura de funcionamiento: -40 °C ~ +85 °C.
Aplicaciones del ATM90E26-YU
ATM90E26-YU se utiliza para la medición de energía activa y reactiva para medidores de energía monofásicos de dos alambres (1P2W), monofásicos de tres alambres (1P3W) o anti-manipulación.el M90E26 también se puede utilizar en instrumentos de potencia que necesitan medir el voltaje, corriente, etc.
