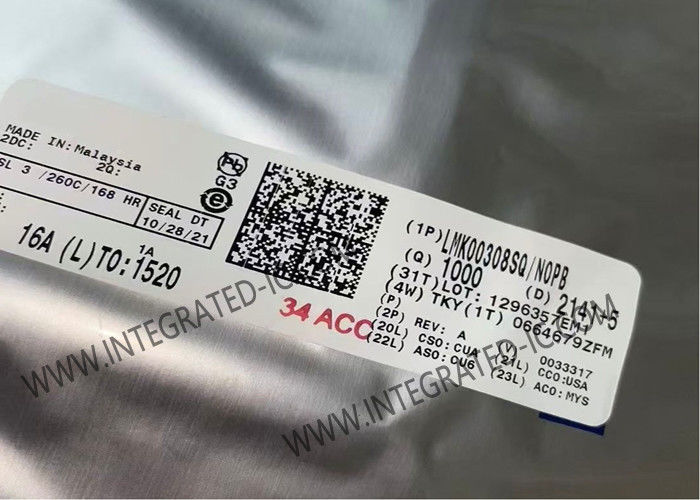

LMK00308SQ Chip de circuito integrado 3.1GHz 8 de salida de reloj diferencial de búfer WQFN-40

LMK00308SQ Chip de circuito integrado 3.1GHz 8 de salida de reloj diferencial de búfer WQFN-40

Descripción del producto LMK00308SQ

El LMK00308SQ es un búfer de salida diferencial de 3 GHz y 8 salidas destinado a la distribución de reloj/datos de alta frecuencia y baja vibración y a la traducción de niveles.El reloj de entrada se puede seleccionar entre dos entradas universales o una entrada de cristal. El reloj de entrada seleccionado se distribuye en dos bancos de 4 salidas diferenciales y una salida LVCMOS. Ambos bancos de salida diferenciales se pueden configurar de forma independiente como controladores LVPECL, LVDS o HCSL,La salida LVCMOS tiene una entrada de activación síncrona para el funcionamiento sin pulso de nano cuando está activada o desactivada.

El LMK00308SQ funciona con un núcleo de alimentación de 3.3 V y 3 fuentes de salida independientes de 3.3 V/2.5 V. Proporciona un alto rendimiento, versatilidad y eficiencia energética.lo que lo hace ideal para reemplazar los dispositivos de búfer de salida fija mientras aumenta el margen de tiempo en el sistema.

Especificación del LMK00308SQ

Características del LMK00308SQ

31 Multiplexador de entrada:
- Dos entradas universales operan hasta 3,1 GHz y aceptan LVPECL, LVDS, CML, SSTL, HSTL, HCSL o relojes de un solo extremo
- Una entrada de cristal acepta un cristal de 10 a 40 MHz o reloj de un solo extremo
Dos bancos con 4 salidas diferenciales cada uno:
- LVPECL, LVDS, HCSL o Hi-Z (seleccionable por banco)
- Jitter aditivo LVPECL con LMK03806 Fuente de reloj a 156.25 MHz:
- 20 fs RMS (10 kHz a 1 MHz)
- 51 fs RMS (12 kHz a 20 MHz)
PSRR alto: -65 / -76 dBc (LVPECL/LVDS) a 156,25 MHz
Salida LVCMOS con entrada sincronizada habilitada
Configuración controlada por pines
Alimentación del núcleo VCC: 3,3 V ± 5%
3 Fuentes de salida VCCO independientes: 3,3 V/2,5 V ± 5%
Rango de temperatura industrial: desde -40°C hasta +85°C
El valor de las emisiones de CO2 de los motores de combustión renovable se calculará en función de la temperatura del vehículo.

Aplicaciones del LMK00308SQ

Distribución de reloj y traducción de nivel para ADC, DAC, Ethernet multi-gigabit, XAUI, canal de fibra, SATA/SAS, SONET/SDH, CPRI, planos de fondo de alta frecuencia
Interruptores, enrutadores, tarjetas de línea, tarjetas de tiempo
Servidores, computación y PCI Express (PCIe 3.0)
Unidades de radio remotas y unidades de banda base
