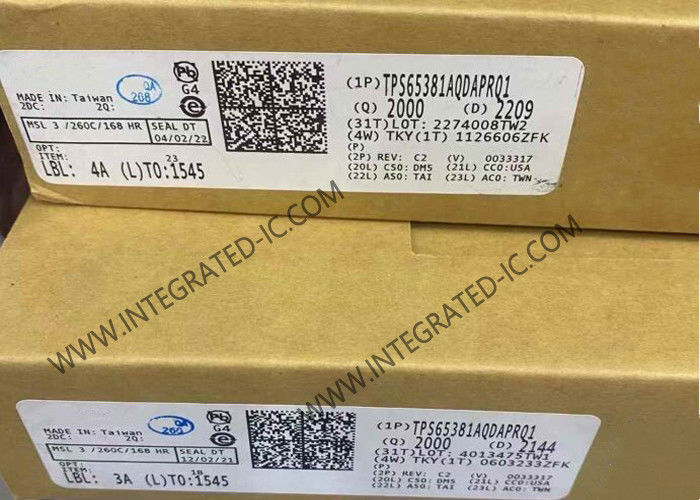

TPS65381AQDAPRQ1 Chip de circuito integrado de suministro de energía multi-carril IC HTSSOP-32
Descripción del producto TPS65381AQDAPRQ1
TPS65381AQDAPRQ1 es una fuente de alimentación multirril diseñada para suministrar microcontroladores (MCU) en aplicaciones relevantes para la seguridad, como las que se encuentran en los mercados automotriz e industrial.
TPS65381AQDAPRQ1 admite las familias de MCU TMS570 y C2000TM de Texas Instruments HerculesTM, y varias otras MCU con doble núcleo de bloqueo (LS) o arquitecturas de acoplamiento suelto (LC).
TPS65381AQDAPRQ1 integra múltiples rieles de alimentación para alimentar la MCU, la red de área del controlador (CAN) o FlexRay y un sensor externo.Un convertidor de suministro de energía de modo conmutador de buck asincrónico con un FET interno convierte el voltaje de la fuente de entrada (batería) en una salida de pre-regulador de 6 VEste pre-regulador de 6 V suministra los otros reguladores. El dispositivo admite el despertar de IGNITION o el despertar del transceptor CAN.
Especificación del TPS65381AQDAPRQ1
|
Aplicaciones
|
|
|
Voltado - Entrada
|
|
|
Número de resultados
|
|
|
Voltado - Salida
|
|
|
Temperatura de funcionamiento
|
|
|
Grado
|
|
|
Calificación
|
|
|
Tipo de montaje
|
|
|
Envase / estuche
|
32-PowerTSSOP (0,240", 6,10 mm de ancho)
|
|
Paquete de dispositivos del proveedor
|
|
Características del TPS65381AQDAPRQ1
• Apoyo a la alimentación eléctrica de varios carriles, entre otros
¢ TI HerculesTM TMS570, C2000TM y diversos microcontroladores de arquitectura de seguridad funcional
• Los rieles de suministro
¢ Rango de tensión de entrada:
5,8 V a 36 V (CAN, I/O, MCU Core y reguladores de sensor-alimentador funcionales)
Los reguladores de entrada/salida de 3,3 V y de MCU son funcionales
Preregulador de modo de interruptor asíncrono de 6 V con FET interno, corriente de salida de 1,3 A
Voltado de alimentación de 5 V (CAN), regulador lineal con FET interno, corriente de salida de 300 mA
Voltado de 3.3 V o 5 V (MCU I/O), regulador lineal con FET interno, corriente de salida de 300 mA
Controller de regulación lineal con FET externo
- 3,3 V a 9,5 V de alimentación del sensor ajustable: regulador de seguimiento lineal con FET interno, corriente de salida de 100 mA y protección contra corto de alimentación y corto de tierra
Pompas de carga: normalmente 12 V por encima del voltaje de la batería
Aplicaciones del TPS65381AQDAPRQ1
• Aplicaciones de seguridad en el sector automotriz
El sistema de dirección asistida por el conductor no se utilizará en el caso de vehículos de motor eléctrico.
El sistema de frenado antibloqueo (ABS), el control electrónico de estabilidad (ESC) y el freno de estacionamiento eléctrico
¢ Sistemas avanzados de asistencia al conductor (ADAS)
Suspensión
• Aplicaciones de seguridad industrial
Controlladores lógicos programables de seguridad (PLC)
Modulos de control de entrada y salida de seguridad
¢ Prueba y medición
Modulos de control y seguridad de señales ferroviarias y de metro
Control de seguridad de ascensores y escaleras mecánicas
Control de los aerogeneradores
