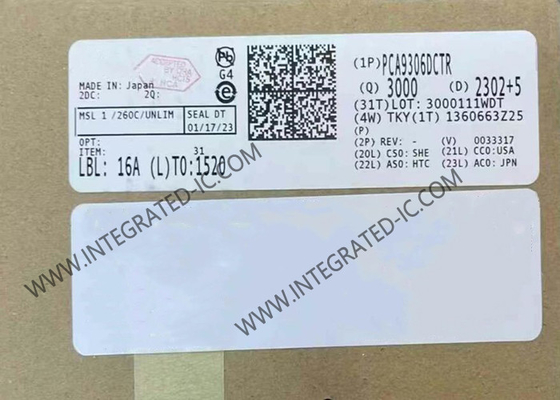

PCA9306DCTR Chip de circuito integrado bidireccional de bus I2C y traductor de nivel de voltaje SMBus

PCA9306DCTR Chip de circuito integrado bidireccional de bus I2C y traductor de nivel de voltaje SMBus

Descripción del producto PCA9306DCTR
El dispositivo PCA9306DCTR es un traductor bidireccional de nivel de voltaje I 2C y SMBus con una entrada activada (EN) y funciona desde 1,2 V a 3,3 V REF1 y desde 1,8 V a 5,5 V REF2.

El dispositivo PCA9306DCTR permite las traducciones bidireccionales de voltaje entre 1,2 V y 5 V, sin el uso de un pin de dirección.La baja resistencia de estado encendido (R ON) del interruptor permite realizar conexiones con un mínimo retraso de propagaciónCuando el EN es alto, el interruptor de traducción está encendido, y el SCL1 y el SDA1 I/O están conectados al SCL2 y al SDA2 I/O, respectivamente, permitiendo el flujo bidireccional de datos entre puertos.El interruptor del traductor está apagado., y existe un estado de alta impedancia entre puertos.

Especificación del PCA9306DCTR

Características del PCA9306DCTR
Traductor bidireccional de 2 bits para líneas SDA y SCL en aplicaciones de modo mixto I 2C
Compatibilidad con I 2C y SMBus
Menos de 1,5 ns de retraso máximo de propagación para dispositivos I 2C de modo estándar y rápido y controladores múltiples
Permite la conversión del nivel de voltaje entre
1.2-V V REF1 y 1.8-V, 2.5-V, 3.3-V o 5-V V REF2
1.8-V V REF1 y 2,5-V, 3,3-V o 5-V V REF2
2.5-V V REF1 y 3.3-V o 5-V V REF2
3.3-V V REF1 y 5-V V REF2
Proporciona una conversión bidireccional de voltaje sin pin de dirección
La baja resistencia de estado encendido de 3,5 Ω entre los puertos de entrada y salida proporciona menos distorsión de la señal
Puertos I/O de drenaje abierto I 2C (SCL1, SDA1, SCL2 y SDA2)
Puertos I/O de 5 V tolerantes I 2C para soportar el funcionamiento de la señal de modo mixto
Pinos SCL1, SDA1, SCL2 y SDA2 de alta impedancia para EN = bajo
Funcionamiento sin bloqueo para aislamiento cuando EN = bajo
Pinout de flujo para facilitar el enrutamiento de la pista de la placa de circuito impreso
El rendimiento de cierre excede de 100 mA por JESD 78, clase II
Protección ESD superior a la JESD 22
Modelo del cuerpo humano 2000-V (A114-A)
Modelo de dispositivo cargado de 1000 V (C101)

Aplicaciones del PCA9306DCTR
I2C, SMBus, PMBus, MDIO, UART, SDIO de baja velocidad, GPIO y otras interfaces de dos señales
Servidores
Rutas (equipos de conmutación de telecomunicaciones)
Computadoras personales
Automatización industrial
