Datos del producto:
|
Part Number: | ISL99227HRZ | Output Current:: | 60 A |
---|---|---|---|
Input Voltage - Max:: | 18 V | Input Voltage - Min:: | 4.5 V |
Minimum Operating Temperature:: | - 10 C | Maximum Operating Temperature:: | + 100 C |

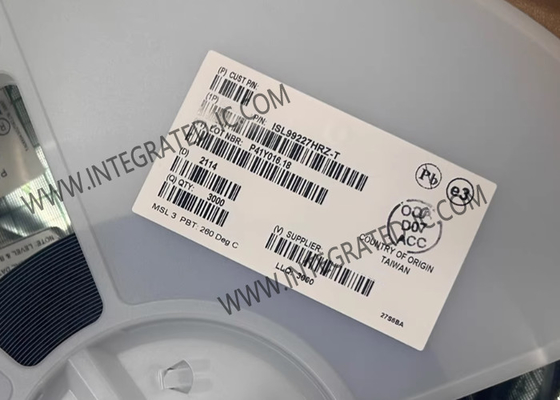

ISL99227HRZ Chip de circuito integrado Modulo de etapa de potencia inteligente con monitores de corriente y temperatura de alta precisión integrados
Descripción del producto de ISL99227HRZ
ISL99227HRZ tiene integrados monitores de corriente y temperatura de alta precisión que pueden ser alimentados de nuevo al controlador y doblador para completar un sistema DC/DC de varias fases.Simplifican el diseño y aumentan el rendimiento eliminando la red de detección DCR y la compensación térmica asociadaLa eficiencia de la carga ligera es soportada a través de un pin de control LFET dedicado. Un paquete PQFN 5x5 mejorado térmicamente líder en la industria permite un mínimo de inmuebles de PCB en general.Compatible con 3V, entrada PWM de tres estados compatible de 5,0 V que, trabajando en conjunto con controladores PWM de varias fases, proporcionan una solución robusta en caso de condiciones de funcionamiento anormales.El ISL99227HRZ también mejora el rendimiento y la confiabilidad del sistema con la protección de fallas integrada de UVLO, sobre-temperatura y sobre-corriente.Un pin de informe de fallas de drenaje abierto simplifica el apretón de manos entre el SPS y los controladores y se puede utilizar para desactivar el controlador durante las condiciones de arranque y falla.
Las especificaciones del ISL99227HRZ
|
60 A |
|
de tensión de 18 V |
|
4.5 V |
|
- 10 C |
|
+ 100 C |
Alturas: |
0.61 mm |
Rango de tensión de entrada: |
4.5 V a 18 V |
Duración: |
5 mm |
Sensibilidad a la humedad: |
- ¿ Qué? |
Corriente de suministro de funcionamiento: |
15 mA |
Voltado de alimentación de funcionamiento: |
5 V |
Pd - Disposición de energía: |
12.5 W |
Ancho: |
5 mm |
Peso unitario: |
75.300 mg |
Características del ISL99227HRZ
El rango de entrada es de +4,5 V a +18 V.
Soporta corriente continua de 60 A
ISL99227 con entrada PWM de tres estados compatible de 3.3 V
ISL99227B con entrada PWM de tres estados compatible de 5,0 V
Detección de corriente en pendiente descendente
Monitor de corriente (IMON) con una precisión de ± 3% con entrada REFIN
Monitor de temperatura de 8 mV/°C con señal OT
Entrada de control de FET de lado bajo dedicada
Protección integral contra fallos para una alta fiabilidad del sistema
Protección contra cortocircuito y sobrecorriente del FET en el lado superior
Protección contra el exceso de temperatura
El bloqueo de bajo voltaje VCC y VIN (UVLO)
Salida de notificación de fallas de drenaje abierto
Con frecuencia de conmutación de hasta 2 MHz
El número de unidades de producción de los vehículos de las categorías IIa y IIIa no debe exceder de:
Aplicaciones del ISL99227HRZ
VRM y VRD de alta frecuencia y alta eficiencia
Reguladores de núcleo, gráficos y de memoria para microprocesadores
VR de alta densidad para servidores, redes y computación en la nube
Conversores de corriente continua y consolas de videojuegos
