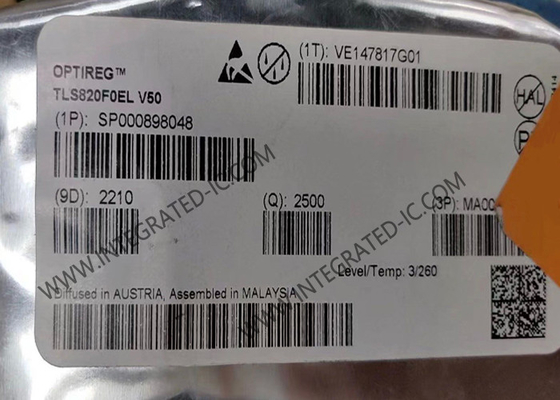

TLS820F0EL Chip de circuito integrado Regulador de tensión lineal de bajo rendimiento para alimentación de 5V
Descripción del producto del TLS820F0EL
El TLS820F0EL es un regulador de voltaje lineal de baja salida de alto rendimiento para alimentación de 5 V en un paquete PG-SSOP-14.
con un voltaje de entrada de entre 3 V y 40 V y un quiescente muy bajo de sólo 40 μA,Estos reguladores son perfectamente adecuados para el automóvil o cualquier otro sistema de alimentación conectado a la batería permanentementeEl TLS820F0 V50 proporciona una precisión de voltaje de salida del 2% y una corriente de salida máxima de hasta 200 mA.
El nuevo concepto de bucle combina una regulación rápida y una muy buena estabilidad, mientras que requiere sólo un pequeño condensador cerámico de 1 μF en la salida.A corrientes inferiores a 100 mA, el dispositivo tendrá un voltaje de salida típico muy bajo de sólo 70 mVEl rango de funcionamiento comienza ya a voltajes de entrada de sólo 3 V (rango de funcionamiento extendido).Esto hace que el TLS820F0 V50 también sea adecuado para suministrar sistemas automotrices que necesitan funcionar durante la condición de manivela.
El voltaje de salida es supervisado por la función de reinicio, incluyendo el reinicio de bajo voltaje, el reinicio retrasado en encendido y un umbral de reinicio inferior ajustable.se integra un circuito de vigilancia con tiempos flexibles para controlar el funcionamiento del microcontroladorLa limitación de la corriente de salida y el apagado por sobre-temperatura se implementan para proteger el dispositivo contra daños inmediatos.
Las especificaciones del TLS820F0EL
|
Configuración de salida
|
Es positivo.
|
|
Tipo de salida
|
Está fijo.
|
|
Número de reguladores
|
|
|
Voltagem - Entrada (máximo)
|
|
|
Válvulas de tensión y de salida (min/fija)
|
|
|
Se aplicará el método de ensayo de la prueba de tensión.
|
|
|
Corriente - Producción
|
200 mA
|
|
Corriente - Quiescente (Iq)
|
|
|
Corriente - Suministro (máximo)
|
|
|
El PSRR
|
Se trata de un sistema de transmisión de datos.
|
|
Características de control
|
Retrasar, Habilitar, Reiniciar, Perro de Vigilancia
|
|
Características de protección
|
Sobre corriente, sobre temperatura, cortocircuito
|
|
Temperatura de funcionamiento
|
|
|
Grado
|
|
Características del TLS820F0EL
Rango amplio de tensión de entrada de 3,0 V a 40 V
Voltado de salida fijo de 5 V
Capacidad de corriente de salida de hasta 200 mA
Precisión de tensión de salida ≤ ± 2 %
Consumo de corriente ultrabaja tipo 40 μA
Válvula de salida muy baja tipo 70 mV @100 mA
Estable con condensador de salida cerámico de 1 μF
Reinicio retrasado en encendido con 2 tiempos de retraso programables 8,5 ms/ 16,5 ms
Limite de reinicio ajustable hasta 2,50 V
Perro de guardia con tiempos flexibles y desactivación dependiente de la corriente:
16 ms / 32 ms / 48 ms / 96 ms, Activado a un coeficiente intelectual > 5,5 mA)
Activación, reinicio de bajo voltaje, apagado por sobre temperatura
Limitación de la corriente de salida
Amplio rango de temperaturas
Producto ecológico (conforme a la Directiva RoHS)
Calificado AEC
Se trata de un proyecto de investigación.
Aplicaciones del TLS820F0EL
ECU generales para el sector del automóvil
Las ECU pequeñas en las que no se utilicen SBC o DCDC
Suministro secundario en ECU (por ejemplo, para CAN)
Tablero de instrumentos, panel de control, control de clima, bomba de combustible, ADAS
Sistema de gestión de baterías de 48 V para automóviles (BMS)
Sistema de gestión de baterías para automóviles (BMS)
Sistema de gestión de baterías de alta tensión para automóviles (BMS)
Unidad de distribución de energía primaria para automóviles
