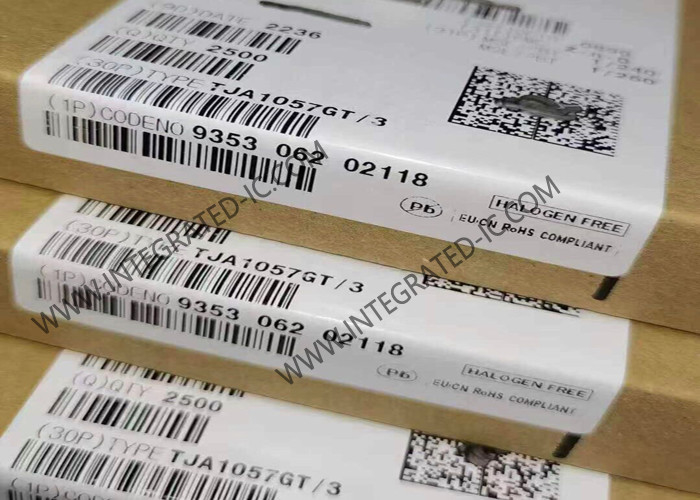

TJA1057GT Chip de circuito integrado de alta velocidad CAN Transceiver paquete SOIC-8

TJA1057GT Chip de circuito integrado de alta velocidad CAN Transceiver paquete SOIC-8

Descripción del producto TJA1057GT
TJA1057GT es parte de la familia Mantis de transceptores CAN de alta velocidad. Proporciona una interfaz entre un controlador de protocolo de red de área de controlador (CAN) y el bus CAN físico de dos cables.El transceptor está diseñado para aplicaciones CAN de alta velocidad en la industria automotriz, proporcionando la capacidad de transmisión y recepción del diferencial a (un microcontrolador con) un controlador de protocolo CAN.

TJA1057GT ofrece un conjunto de características optimizadas para aplicaciones automotrices de 12 V, con mejoras significativas sobre los transceptores CAN de primera y segunda generación de NXP, como el TJA1050,y excelente rendimiento de compatibilidad electromagnética (EMC).

TJA1057GT también muestra un comportamiento pasivo ideal para el bus CAN cuando el voltaje de alimentación está apagado.

Especificación del TJA1057GT

Características del TJA1057GT
En su totalidad ISO 11898-2:2016, conforme con las normas SAE J2284-1 a SAE J2284-5 y SAE J1939-14
Optimizado para su uso en sistemas automotrices de 12 V
Baja emisión electromagnética (EME) y alta inmunidad electromagnética (EMI), según las normas EMC propuestas IEC 62228-3 y SAE J2962-2
Calificado AEC-Q100
Producto de color verde oscuro (libre de halógenos y conforme con la restricción de sustancias peligrosas (RoHS)
Un menor retraso de propagación en las variantes TJA1057B y TJA1057C admite topologías de red más grandes
Las variantes con pin VIO permiten la interfaz directa con microcontroladores de 3,3 V a 5 V. Las variantes sin pin VIO pueden interactuar con microcontroladores de 3,3 V y 5 V,siempre que las entradas/salidas del microcontrolador sean tolerantes a 5 V.
Comportamiento funcional predecible en todas las condiciones de suministro
El transceptor se desconecta del bus cuando no está alimentado (carga cero)
Función de tiempo de espera dominante de datos de transmisión (TXD)
Participación interna de los pines de entrada TXD y S
Alta capacidad de gestión de ESD en los pines del bus (8 kV IEC y HBM)
Pinos de bus protegidos contra transitorios en entornos automotrices
Detección de bajo voltaje en los pines VCC y VIO
Protección térmica
Tiempo garantizado para velocidades de datos de hasta 5 Mbit/s
Mejor retraso de propagación de TXD a RXD de 210 ns

Aplicaciones del TJA1057GT
Automóvil
Sistemas para automóviles de 12 V
Iluminación exterior avanzada para automóviles
Aplicaciones CAN de alta velocidad para automóviles
Eficiencia de la compatibilidad electromagnética (EMC)
