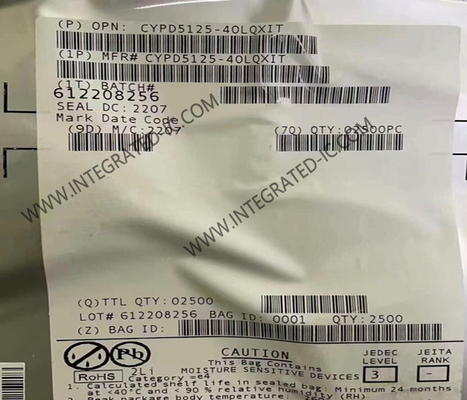

CYPD5125-40LQXIT Chip de circuito integrado controlador de puertos USB de alta velocidad tipo C

CYPD5125-40LQXIT Chip de circuito integrado controlador de puertos USB de alta velocidad tipo C

Descripción del producto CYPD5125-40LQXIT
CYPD5125-40LQXIT EZ-PDTM CCG5 es un controlador USB tipo-C dual que cumple con los últimos estándares USB tipo-C y PD.CYPD5125-40LQXIT EZ-PD CCG5 proporciona una solución completa de control de puertos USB tipo-C y USB-Power Delivery para PCTambién puede utilizarse en aplicaciones de puertos con doble función y orientadas aguas abajo.

Especificación del CYPD5125-40LQXIT

Características del CYPD5125-40LQXIT
Soporte para el tipo C y USB-PD
Soporte para el suministro de energía USB integrado (USB-PD) 3.0
Dos puertos USB-PD de tipo C integrados
UFP integrado (RD) y fuentes de corriente para DFP (RP) en ambos puertos de tipo C
Sistema integrado de terminación de la batería muerta para aplicaciones de DRP (Fuente de alimentación/Embolcador)
FET VCONN integrados para los cables de alimentación EMCA
Intercambio rápido de roles integrado y mensajería de datos extendida
LDO de alto voltaje integrado, operativo hasta 21,5 V
Mux analógico 2x USB integrado
SBU 2x integrado en el Mux analógico
Cargador USB 2x integrado para detectar bloques BC v1.2, Apple Charging (sólo fuente)
Protección integrada contra sobrevoltajes (OVP) y protección contra sobrecorrientes (OCP) en el VBUS
Protección integrada del OCP en el VCONN
Protección de alta tensión integrada en los pines CC y SBU para proteger contra cortes accidentales en el pin VBUS en el conector de tipo C
Amplificador de sentido de corriente integrado que admite la detección de corriente de lado alto
Los controladores de puertas integrados para el control externo de VBUS PFET en puertos de tipo C
Apoya GPIOs controlados por PFET tolerantes a alto voltaje
Subsistema MCU de 32 bits
Procesador de 48 MHz de la Corteza del Brazo-M0
Flash de 128 KB
12 KB de memoria RAM
Bloques digitales integrados
Hasta dos temporizadores y contadores integrados para cumplir con los tiempos de respuesta requeridos por el protocolo USB-PD
Cuatro bloques de comunicación serie en tiempo de ejecución (SCB) con funcionalidad reconfigurable I2C, SPI o UART
Relojes y osciladores
Oscilador integrado que elimina la necesidad de un reloj externo
Funcionamiento de baja potencia
2.75 V a 21,5 V de funcionamiento
ESD a nivel del sistema en los pines CC, D± y SBU
Descarga de contacto de ± 8 kV y de ± 15 kV en la brecha de aire basada en el nivel 4C de la norma IEC61000-4-2
I/O intercambiables en caliente
Los pines I2C del puerto 1 y los pines CC1, CC2 son intercambiables en caliente

Aplicaciones del CYPD5125-40LQXIT
PC, portátil y Dock
Hostes y dispositivos Thunderbolt
