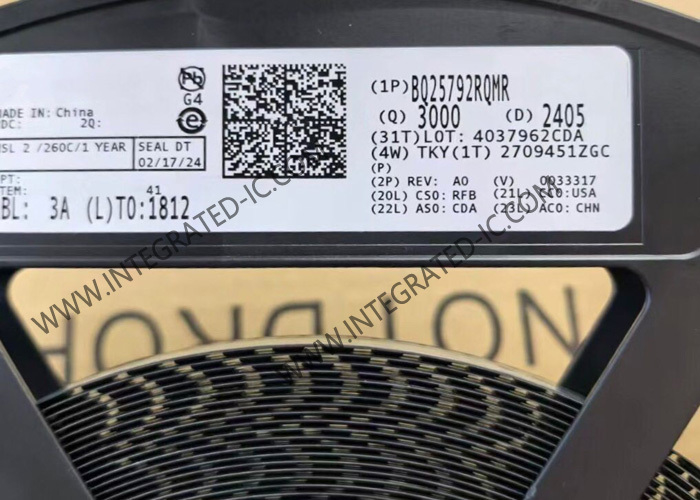

BQ25792RQMR Chip de circuito integrado 5A 1-4 Cell Buck Boost Cargador de batería IC

Chip de circuito integrado BQ25792RQMR 5A 1-4 celdas Cargador de batería Buck Boost IC

Descripción del producto de BQ25792RQMR

El BQ25792RQMR es un cargador buck-boost de modo conmutado totalmente integrado para baterías de iones de litio y polímero de litio de 1 a 4 celdas. La integración incluye 4 MOSFET de conmutación (Q1, Q2, Q3, Q4), circuitos de detección de corriente de entrada y carga, el FET de batería (QBAT) y toda la compensación de bucle del convertidor buck-boost.

Especificación de BQ25792RQMR

Características de BQ25792RQMR

Cargador buck-boost de alta densidad de potencia y alta integración para baterías de 1 a 4 celdas que admite cualquier perfil USB PD 3.0
– Integra cuatro MOSFET de conmutación, BATFET
– Integra detección de corriente de entrada y carga
Altamente eficiente
– Frecuencias de conmutación de 750 kHz o 1,5 MHz
– Corriente de carga de 5 A con resolución de 10 mA
96,5% de eficiencia: batería de 16 V a 3 A desde 20 V
Admite una amplia gama de fuentes de entrada
– Rango de voltaje de funcionamiento de entrada amplio de 3,6 V a 24 V con una clasificación máxima absoluta de 30 V
– Seguimiento de potencia máxima con gestión dinámica de potencia de voltaje de entrada (VINDPM) de hasta 22 V y gestión dinámica de potencia de corriente de entrada (IINDPM) de hasta 3,3 A
– Detecta adaptadores USB BC1.2, SDP, CDP, DCP, HVDCP y no estándar
Controlador mux de alimentación de doble entrada (opcional) para la selección de fuente
Gestión de ruta de alimentación de CC de voltaje estrecho (NVDC)
Alimenta el puerto USB desde la batería (USB OTG)
– Voltaje de salida OTG de 2,8 V a 22 V con resolución de 10 mV para admitir USB-PD PPS
– Regulación de corriente de salida OTG de hasta 3,32 A con resolución de 40 mA
Modo autónomo e I2C flexible para un rendimiento óptimo del sistema
ADC de 16 bits integrado para el control de voltaje, corriente y temperatura
Baja corriente de reposo de la batería
– 21 µA solo para el funcionamiento de la batería
– 600 nA en modo de apagado del cargador
Alta precisión
– +0,65% a -0,85% de regulación de voltaje de carga para baterías 2S-4S
– ±5% de regulación de corriente de carga
– ±5% de regulación de corriente de entrada
Paquete
– QFN de 29 pines de 4 mm × 4 mm

Aplicaciones de BQ25792RQMR
Timbre de video, Control de hogar inteligente
Concentradores de datos, Cortacésped robótico, Robot aspirador
Seguimiento de activos, POS móvil
Monitor de pacientes multiparámetro, Electrocardiograma (ECG), Sonda inteligente de ultrasonido
