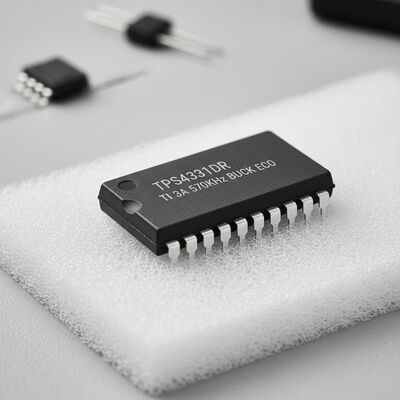

Chip de Circuito Integrado TPS54331DR Convertidor DC-DC Buck de 3A y 570kHz con Eco-Mode
El dispositivo TPS54331DR es un convertidor buck no síncrono de 28 V y 3 A que integra un MOSFET de alta resistencia RDS(on) baja. Para aumentar la eficiencia con cargas ligeras, se activa automáticamente una función Eco-mode de salto de pulsos. Además, la corriente de suministro en apagado de 1 µA permite que el dispositivo se utilice en aplicaciones alimentadas por batería.
Especificaciones Técnicas
| Parámetro | Valor |
|---|
| Topología | Buck |
| Voltaje de Salida | Ajustable |
| Corriente de Salida | 3 A |
| Número de Salidas | 1 Salida |
| Voltaje de Entrada - Mín. | 3.5 V |
| Voltaje de Entrada - Máx. | 28 V |
| Corriente Quiescente | 1 µA |
| Frecuencia de Conmutación | 570 kHz |
| Temperatura Mínima de Operación | -40 °C |
| Temperatura Máxima de Operación | +150 °C |
| Voltaje de Entrada | 3.5 V a 28 V |
| Corriente de Suministro en Operación | 110 µA |
| Peso de la Unidad | 72.600 mg |
Características Principales
Rango de voltaje de entrada de 3.5 a 28 V
Voltaje de salida ajustable hasta 0.8 V
MOSFET de alta resistencia integrado de 80 mΩ soporta hasta 3 A de corriente de salida continua
Alta eficiencia con cargas ligeras con Eco-mode de salto de pulsos
Frecuencia de conmutación fija de 570 kHz
Corriente quiescente típica en apagado de 1 µA
Arranque suave ajustable limita las corrientes de irrupción
Umbral UVLO programable
Protección contra transitorios de sobretensión
Límite de corriente ciclo a ciclo, plegado de frecuencia y protección contra apagado térmico
Disponible en un paquete SOIC8 fácil de usar o en un paquete de circuito integrado SOIC8 PowerPAD™ con mejora térmica
Cree diseños personalizados utilizando TPS54331 con WEBENCH® Power Designer
Aplicaciones Típicas
- Aplicaciones de consumo como decodificadores, equipos CPE, pantallas LCD, periféricos y cargadores de batería
- Fuentes de alimentación industriales y de audio para automóviles
- Sistemas de distribución de energía de 5 V, 12 V y 24 V
