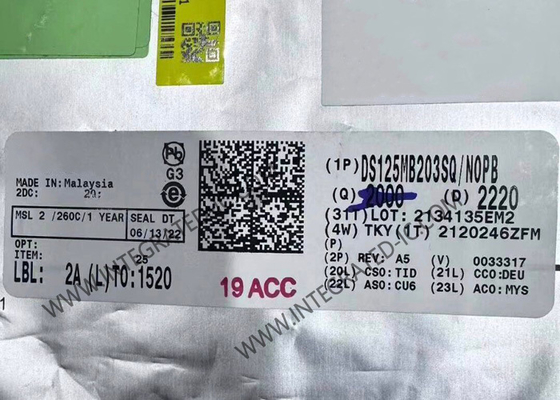

Chip de circuito integrado DS125MB203SQ, búfer multiplexor y de distribución de 12,5 Gbps de doble puerto con ecualización y preénfasis

Chip de circuito integrado DS125MB203SQ Buffer multiplexor y fanout de puerto dual de 12,5 Gbps con ecualización y de-énfasis

Descripción del producto de DS125MB203SQ
El dispositivo DS125MB203SQ es un multiplexor 2:1 de puerto dual y un conmutador 1:2 o buffer de salida con acondicionamiento de señal adecuado para 10GE, 10G-KR (802.3ap), Canal de fibra, PCIe, Infiniband, SATA3/SAS2 y otras aplicaciones de bus de alta velocidad con velocidades de datos de hasta 12,5 Gbps. El ecualizador lineal de tiempo continuo (CTLE) del receptor proporciona el impulso necesario para compensar hasta 30 pulgadas de FR-4 o cable de 8 m (AWG-24) a 12,5 Gbps. Esta característica en el chip elimina la necesidad de acondicionadores de señal externos. El transmisor presenta niveles de voltaje de amplitud programables que se pueden seleccionar de 600 mVp-p a 1300 mVp-p y de-énfasis de hasta 12 dB.

Especificación de DS125MB203SQ

Características de DS125MB203SQ
Multiplexor 2:1 de doble carril de 12,5 Gbps, conmutador 1:2 o salida
Baja potencia total de 390 mW (típica)
Características avanzadas de acondicionamiento de señal:
Ecualización de recepción de hasta 30 dB a 6,25 GHz
De-énfasis de transmisión de hasta –12 dB
Control de voltaje de salida de transmisión: 600 mV a 1300 mV
Selección programable a través de pin, interfaz EEPROM o SMBus
Voltaje de suministro seleccionable de 2,5 V o 3,3 V
Rango de temperatura de funcionamiento de –40°C a +85°C

Aplicaciones de DS125MB203SQ
10GE, 10G-KR
PCIe Gen-1/2/3
SAS2/SATA3 (hasta 6 Gbps)
XAUI, RXAUI
