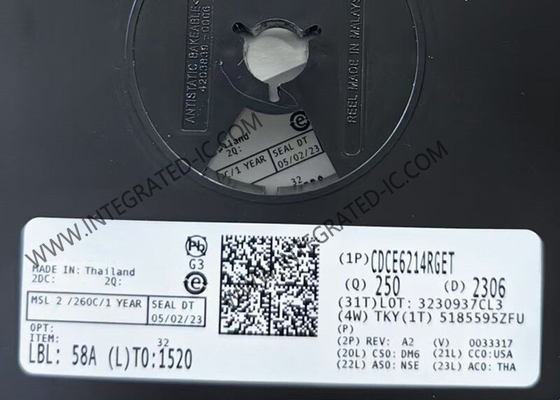

Chip de circuito integrado CDCE6214RGET, generadores de reloj de ultra baja potencia de 350 MHz, VQFN24

Chip de circuito integrado CDCE6214RGET 350MHz Generadores de reloj de ultra baja potencia VQFN24​

Descripciones generales del producto de CDCE6214RGET

CDCE6214RGET es un generador de reloj de cuatro canales, ultra bajo consumo, con bajo jitter, que puede generar cinco salidas de reloj independientes seleccionables entre varios modos de controladores. La fuente de entrada puede ser una fuente de reloj de entrada de un solo extremo o diferencial, o un cristal.
CDCE6214RGET presenta un PLL frac-N para sintetizar la frecuencia base no relacionada de cualquier frecuencia de entrada. El CDCE6214RGET se puede configurar a través de la interfaz I2C. En ausencia de la interfaz serie, los pines GPIO se pueden usar en el modo Pin para configurar el producto en configuraciones distintivas.

Especificación de CDCE6214RGET

Características de CDCE6214RGET

PLL frac-N de alto rendimiento, bajo consumo, configurable con jitter RMS con espuelas (12kHz – 20MHz, Fout > 100MHz) como:
Modo entero:
Salida diferencial: 350fs típico (típ.), 600fs máximo (máx.)
Salida LVCMOS: 1.05ps típ., 1.5ps máx.
Modo fraccional:
Salida diferencial: 1.7ps típ., 2.1ps máx.
Salida LVCMOS: 2.0ps típ., 4.0ps máx.
Admite PCIe Gen1/2/3/4 con SSC y Gen 1/2/3/4/5/6 sin SSC
Consumo de energía típico: 65mA para canal de 4 salidas, 23mA para canal de 1 salida.
Entrada de reloj universal
Diferencial acoplado a CA o LVCMOS: 10MHz a 200MHz
Cristal: 10MHz a 50MHz
Distribución de reloj de salida flexible
Divisores de cuatro canales: Hasta cinco frecuencias de salida únicas de 24kHz a 328.125MHz
Combinación de salidas tipo LVDS, LP-HCSL o LVCMOS en los pines OUT0 – OUT4
Conmutación de divisor de salida sin fallos y sincronización de canal de salida
Habilitación de salida individual a través de GPIO y registro
Ancho de banda de bucle totalmente integrado y configurable: 100kHz a 1.6MHz
Suministro único o mixto para la traducción de nivel: 1.8V, 2.5V, 3.3V
GPIO configurables y opciones de configuración flexibles
Interfaz compatible con I2C: hasta 400kHz
EEPROM integrada con dos páginas y pin de selección externo. Programación in situ permitida.
Admite sistemas de 100Ω
Bajas emisiones electromagnéticas
Huella pequeña: VQFN de 24 pines (4 mm × 4 mm)
