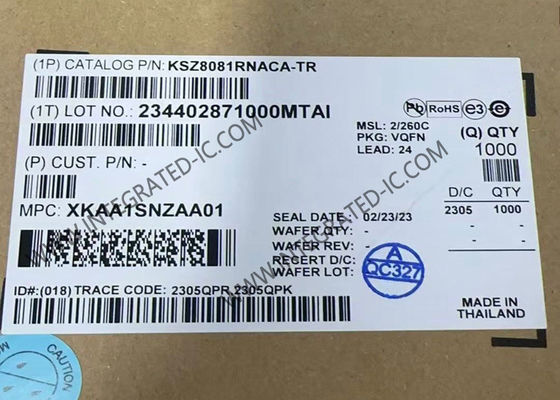

KSZ8081RNACA Ethernet IC 10/100 BASE-TX Transceptor de capa física con soporte para RMII

KSZ8081RNACA es un transceptor de capa física Ethernet 10BASE-T/100BASE-TX de suministro único para la transmisión y recepción de datos a través de cable de par trenzado sin blindaje (UTP) CAT-5 estándar.

KSZ8081RNACA es una solución PHY altamente integrada. Reduce el costo de la placa y simplifica el diseño de la placa mediante el uso de resistencias de terminación en chip para los pares diferenciales y mediante la integración de un regulador de bajo ruido para suministrar el núcleo de 1,2 V, y al ofrecer soporte de interfaz de E/S digital de 1,8/2,5/3,3 V.

• Transceptor Ethernet compatible con IEEE 802.3 de un solo chip 10BASE-T/100BASE-TX
• Soporte de interfaz RMII v1.2 con una salida de reloj de referencia de 50 MHz a MAC y una opción para ingresar un reloj de referencia de 50 MHz
• Soporte de modo RMII de extremo a extremo para un repetidor de cobre de 100 Mbps
• Interfaz de gestión MDC/MDIO para la configuración del registro PHY
• Salida de interrupción programable
• Salidas LED para indicación de estado de enlace y actividad
• Resistencias de terminación en chip para los pares diferenciales
• Corrección de deriva de línea base
• HP Auto MDI/MDI-X para detectar y corregir de forma fiable las conexiones de cable directo y cruzado con opción de desactivación y activación
• Negociación automática para seleccionar automáticamente la velocidad de enlace más alta (10/100 Mbps) y el dúplex (medio/completo)
• Modos de apagado y ahorro de energía
• Diagnóstico de cable LinkMD® basado en TDR para identificar cableado de cobre defectuoso
• Soporte de árbol NAND paramétrico para la detección de fallas entre las E/S del chip y la placa
• Clasificación ESD HBM (6 kV)
• Modos de bucle invertido para diagnóstico
• Fuente de alimentación única de 3,3 V con opciones de E/S VDD para 1,8 V, 2,5 V o 3,3 V
• Regulador de 1,2 V incorporado para el núcleo
• Disponible en paquete QFN de 24 pines de 4 mm x 4 mm

• Consolas de juegos
• Teléfonos IP
• Decodificadores IP
• Televisores IP
• LOM
• Impresoras
