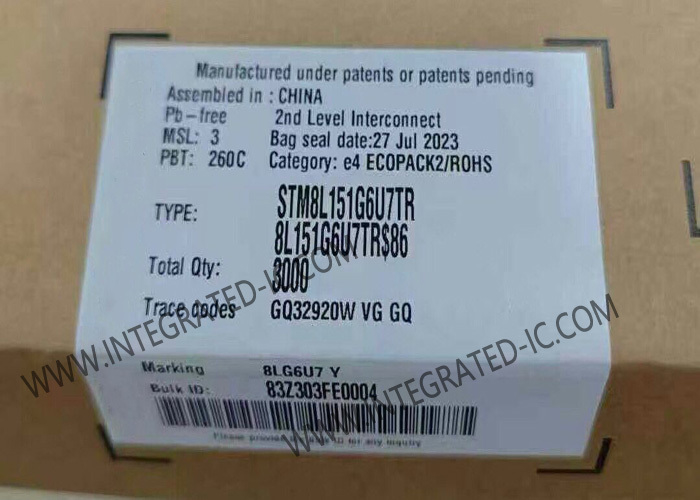

STM8L151G6U7TR Microcontrolador MCU de 8 bits 16MHz STM8L EnergyLite Microcontrolador IC 28-UFQFPN

Los dispositivos STM8L151G6U7TR de densidad media son miembros de la familia de 8 bits de potencia ultrabaja STM8L. El STM8L151G6U7TR de densidad media opera desde 1,8 V hasta 3,6 V (hasta 1.65 V a apagado) y está disponible en los rangos de temperatura de -40 a +85 °C y de -40 a +125 °C.

The medium-density STM8L151G6U7TR ultra-low-power family features the enhanced STM8 CPU core providing increased processing power (up to 16 MIPS at 16 MHz) while maintaining the advantages of a CISC architecture with improved code density, un espacio de direccionamiento lineal de 24 bits y una arquitectura optimizada para operaciones de baja potencia.

• Condiciones de funcionamiento:Rango de alimentación de funcionamiento de 1,8 V a 3,6 V (hasta 1,65 V en estado de apagado), rango de temperatura: -40 °C a 85, 105 o 125 °C
• Características de baja potencia:5 modos de baja potencia: espera, funcionamiento de baja potencia (5,1 μA), espera de baja potencia (3 μA), parada activa con RTC completo (1,3 μA), parada (350 nA)
• Consumo: 195 μA/MHz + 440 μA
• Fugas muy bajas por I/0: 50 nA
• Despertamiento rápido de Halt: 4,7 μs
• Núcleo avanzado STM8:Arquitectura de Harvard y tubería de 3 etapas, frecuencia máxima 16 MHz, 16 CISC MIPS pico, hasta 40 fuentes de interrupción externas
• Reinicio y gestión del suministro:Baja potencia, reinicio de BOR ultra-seguro con 5 umbrales seleccionables, POR/PDR de ultra-baja potencia, detector de voltaje programable (PVD)
• Gestión del reloj:Oscilador de cristal de 1 a 16 MHz, oscilador de cristal de 32 kHz, RC interno de fábrica de 16 MHz, RC interno de bajo consumo de 38 kHz, sistema de seguridad de reloj
• RTC de baja potencia: calendario BCD con interrupción de alarma, despertador automático de parada con interrupción periódica
• LCD: hasta 4x28 segmentos con convertidor step-up
• Recuerdos:Hasta 32 Kbytes de memoria de programa Flash y 1 Kbyte de datos EEPROM con ECC, RWW, modos flexibles de protección de escritura y lectura, hasta 2 Kbytes de RAM
• DMA: ¿ Qué es esto?4 canales; periféricos compatibles: ADC, DAC, SPI, I2C, USART, temporizadores, 1 canal para la conversión de memoria a memoria
• DAC de 12 bits con búfer de salida
• ADC de 12 bits hasta 1 Msps/25 canales, sensor T y voltaje de referencia interno
• 2 comparadores de potencia ultrabaja: 1 con umbral fijo y 1 de carril a carril, capacidad de despertar
• Los temporizadoresDos temporizadores de 16 bits con 2 canales (usados como IC, OC, PWM), codificador de cuadratura, un temporizador de control avanzado de 16 bits con 3 canales, que admite control de motor, un temporizador de 8 bits con prescaler de 7 bits,2 perros de vigilancia: 1 ventana, 1 independiente, temporizador con frecuencia de 1, 2 o 4 kHz
• Interfaces de comunicación:Interfaz serie síncrona (SPI), SMBus y PMBus TM de 400 kHz de I2C rápido, USART (interfaz ISO 7816 e IrDA)
• Hasta 41 entradas y salidas, todas mapeables en vectores de interrupción
• Hasta 16 canales de detección capacitiva con soporte para sensores táctiles, de proximidad, de contacto lineal y de contacto rotativo
