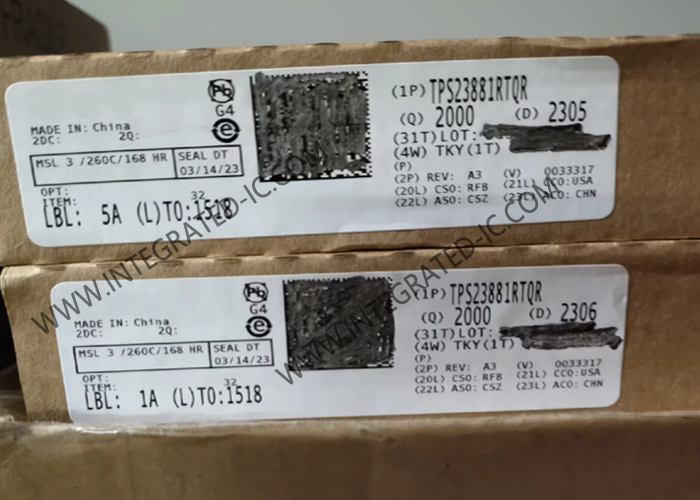

Chip de circuito integrado TPS23881RTQR 8 canales PoE 2 PSE Controller Power Over Ethernet

TPS23881RTQR es un controlador de equipo de suministro de energía (PSE) de 8 canales diseñado para insertar energía en cables Ethernet de acuerdo con el estándar IEEE 802.3bt. Los ocho canales de alimentación individuales se pueden configurar en cualquier combinación de puertos PoE de 2 pares (1 canal) o 4 pares (2 canales). El controlador PSE puede detectar dispositivos alimentados (PD) que tienen una firma válida, completar la identificación mutua y aplicar energía.

• Solución IEEE 802.3bt PSE para aplicaciones Power over Ethernet PoE 2 Tipo 3 o Tipo 4
• Ocho canales PSE independientes
• Memoria programable SRAM
• Precisión de limitación de potencia programable ±2.5%
• Resistencia de detección de corriente de 200 mΩ
• Medición de capacitancia PD heredada
• Asignaciones de energía de puerto de 2 pares o 4 pares seleccionables (15.4 W, 30 W, 45 W, 60 W, 75 W o 90 W)
• Compatibilidad PD de firma única y doble
• ADC de corriente de integración de 14 bits dedicado por puerto
• MPS inmune al ruido para desconexión de CC con una precisión de detección de corriente del 2%
• Entrada de apagado rápido de puerto de 1 o 3 bits
• Descubrimiento automático de clase y medición de potencia
• Protección contra sobrecorriente y retroceso operativo
• Modos de funcionamiento controlados por procesador flexibles (Automático, semiautomático y manual / diagnóstico)
• Supervisión de voltaje y telemetría por puerto
• Funcionamiento a temperatura de -40°C a +125°C

• Grabadora de video (NVR, DVR, etc.)
• Interruptor para pequeñas empresas
• Interruptores de campus y sucursales
