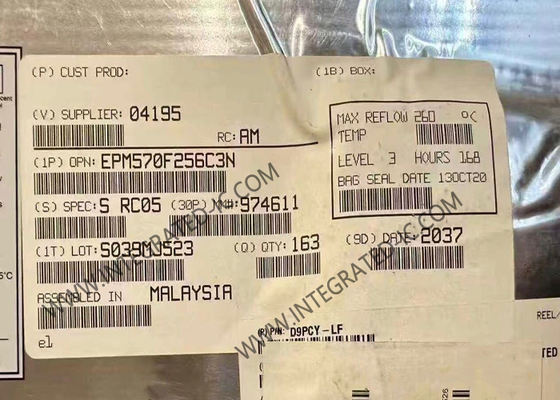

EPM570F256C3N Puerta de campo programable Matriz MAX II Dispositivos lógicos programables complejos

EPM570F256C3N Field Programmable Gate Array MAX II Dispositivos Lógicos Programables Complejos

Descripción del producto
Los CPLD no volátiles de encendido instantáneo EPM570F256C3N se basan en un proceso de flash de metal de 6 capas y 0,18-µm, con densidades de 240 a 2210 elementos lógicos (LE) (128 a 2210 macroceldas equivalentes) y almacenamiento no volátil de 8 Kbits. Los dispositivos MAX II ofrecen altos recuentos de E/S, rendimiento rápido y ajuste confiable en comparación con otras arquitecturas de CPLD. Con MultiVolt core, un bloque de memoria flash de usuario (UFM) y programabilidad en el sistema (ISP) mejorada, los dispositivos MAX II están diseñados para reducir el costo y el consumo de energía, al tiempo que brindan soluciones programables para aplicaciones como puentes de bus, expansión de E/S, reinicio de encendido (POR) y control de secuenciación, y control de configuración del dispositivo.

Especificaciones

Características
CPLD de bajo costo y bajo consumo
Arquitectura no volátil de encendido instantáneo
Corriente en espera tan baja como 25 µA
Proporciona un retardo de propagación rápido y tiempos de salida a reloj
Proporciona cuatro relojes globales con dos relojes disponibles por bloque de matriz lógica (LAB)
Bloque UFM de hasta 8 Kbits para almacenamiento no volátil
Núcleo MultiVolt que permite voltajes de suministro externos al dispositivo de 3,3 V/2,5 V o 1,8 V
Interfaz de E/S MultiVolt que admite niveles lógicos de 3,3 V, 2,5 V, 1,8 V y 1,5 V
Arquitectura compatible con bus que incluye velocidad de respuesta programable, intensidad de accionamiento, retención de bus y resistencias pull-up programables
Disparadores Schmitt que permiten entradas tolerantes al ruido (programables por pin)
Las E/S son totalmente compatibles con la especificación de bus local PCI, revisión 2.2 del Peripheral Component Interconnect Special Interest Group (PCI SIG) para el funcionamiento a 3,3 V a 66 MHz
Admite conexión en caliente
Circuitería de prueba de escaneo de límites (BST) Joint Test Action Group (JTAG) incorporada compatible con IEEE Std. 1149.1-1990
Circuitería ISP compatible con IEEE Std. 1532
