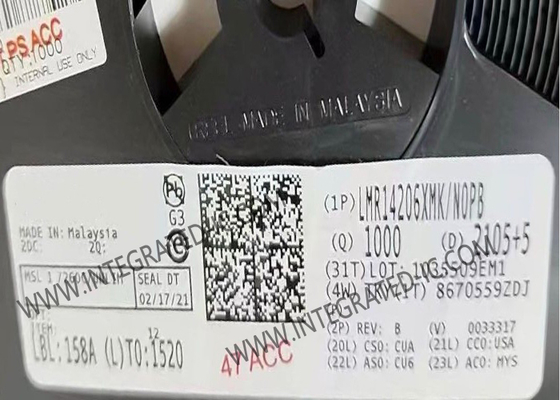

Chip de circuito integrado LMR14206XMK Regulador de voltaje reductor de 600mA 1.25MHz
Descripción del producto
El LMR14206XMK es un regulador reductor (step-down) PWM DC/DC. Con un amplio rango de entrada de 4.5V-42V, son adecuados para una amplia gama de aplicaciones, como el acondicionamiento de energía de fuentes no reguladas. Cuentan con un interruptor interno de baja RDSON (0.9Ω típico) para una máxima eficiencia (85% típico). La frecuencia de funcionamiento es fija a 1.25 MHz, lo que permite el uso de componentes externos pequeños y, al mismo tiempo, tener una baja ondulación de voltaje de salida. El arranque suave se puede implementar utilizando el pin de apagado con un circuito RC externo, lo que permite al usuario adaptar el tiempo de arranque suave a una aplicación específica.
Especificaciones
| Función |
Reductor |
| Configuración de salida |
Positivo |
| Topología |
Reductor |
| Tipo de salida |
Ajustable |
| Número de salidas |
1 |
| Voltaje - Entrada (Min) |
4.5V |
| Voltaje - Entrada (Máx) |
42V |
| Voltaje - Salida (Min/Fijo) |
0.765V |
| Voltaje - Salida (Máx) |
34V |
| Corriente - Salida |
600mA |
| Frecuencia - Conmutación |
1.25MHz |
| Rectificador síncrono |
No |
| Temperatura de funcionamiento |
-40°C ~ 125°C (TJ) |
Características
- Rango de voltaje de entrada de 4.5V a 42V
- Rango de voltaje de salida de 0.765V a 34V
- Corriente de salida de hasta 0.6A
- Frecuencia de conmutación de 1.25 MHz
- Baja Iq de apagado, 16 µA típico
- Protección contra cortocircuitos
- Compensado internamente
- Función de arranque suave
- Paquete SOT de 6 pines delgado (2.97 x 1.65 x 1 mm)
- Totalmente habilitado para WEBENCH® Power Designer
Beneficios de rendimiento
- Precisión ajustada para alimentar IC digitales
- Extremadamente fácil de usar
- La solución general pequeña reduce el costo del sistema
Aplicaciones
- Conversiones de punto de carga de rieles de 5V, 12V y 24V
- Aplicaciones con espacio limitado
- Equipos alimentados por batería
- Aplicaciones de energía distribuida industrial
- Medidores de energía
- Instrumentos portátiles de mano
