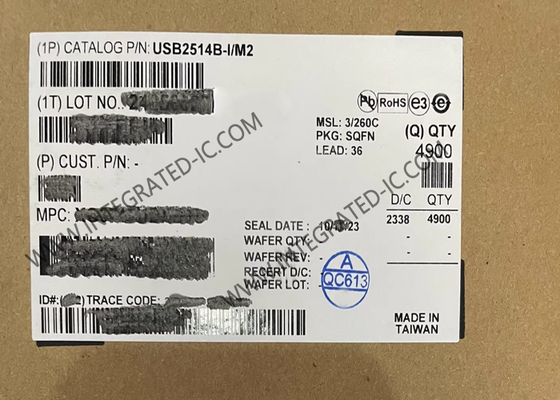

Chip de circuito integrado USB2514B-I/M2 Controlador de concentrador USB 2.0 de alta velocidad y bajo consumo
Chip de circuito integrado USB2514B-I/M2 Controlador de concentrador USB 2.0 de alta velocidad y bajo consumo
El concentrador USB2514B-I/M2 es una familia de productos de circuitos integrados de controlador de concentrador MTT (traductor de transacciones múltiples) configurables y de bajo consumo para soluciones USB integradas. El 4 en el número de pieza indica la cantidad de puertos descendentes disponibles, mientras que la B indica soporte de carga de batería. El concentrador admite dispositivos de baja velocidad, velocidad completa y alta velocidad (si opera como un concentrador de alta velocidad) en todos los puertos descendentes habilitados.
Especificaciones
| Protocolo |
USB |
| Función |
Controlador de concentrador |
| Interfaz |
USB |
| Voltaje - Suministro |
3V ~ 3.6V |
| Corriente - Suministro |
70mA |
| Temperatura de funcionamiento |
-40°C ~ 85°C |
Aspectos destacados
Controlador de concentrador IC de alto rendimiento, bajo consumo y tamaño reducido con 2, 3 o 4 puertos descendentes
Totalmente compatible con la especificación USB 2.0
Opciones de configuración OEM mejoradas disponibles a través de una única EEPROM I2C serie o puerto esclavo SMBus
MultiTRAK™ - Traductor de transacciones múltiples de alto rendimiento que proporciona un traductor de transacciones por puerto
PortMap: mapeo de puertos flexible y secuenciación de desactivación
PortSwap: las ubicaciones programables de los pines de par diferencial USB facilitan el diseño de PCB al alinear las líneas de señal USB directamente a los conectores
PHYBoost: intensidad de transmisión de señal USB programable para recuperar la integridad de la señal utilizando una resolución de intensidad de transmisión de 4 niveles
Características
- Los productos USB251xB/xBi son totalmente compatibles con los productos USB251x/xi/xA/xAi como reemplazos directos
- Los ahorros de costos incluyen el uso de los mismos componentes de PCB y la aplicación de la conformidad USB-IF por similitud
- Gestión de energía completa con control de energía individual o agrupado de cada puerto descendente
- Resistencias de terminación y pull-up/pulldown USB totalmente integradas
- Admite una única fuente de alimentación externa de 3,3 V; los reguladores internos proporcionan un voltaje de núcleo interno de 1,2 V
- Controlador de cristal de 24 MHz integrado o entrada de reloj externa de 24 MHz
- ID de proveedor, ID de producto e ID de dispositivo personalizables
- 4 kilovoltios de protección ESD HBM JESD22-A114F (con y sin alimentación)
- Admite el funcionamiento con alimentación propia o por bus
- Admite la especificación de carga de batería USB Rev. 1.1 para puertos descendentes de carga (CDP)
- Los productos USB251xB admiten el rango de temperatura comercial extendido de 0ºC a +85ºC
Aplicaciones
- Monitores LCD y televisores
- Periféricos USB multifunción
- Placas base de PC
- Decodificadores, reproductores de DVD, DVR/PVR
- Impresoras y escáneres
- Bahía de unidad multimedia de PC
- Cajas de concentrador portátiles
- Acoplamiento de PC móvil
- Sistemas integrados
