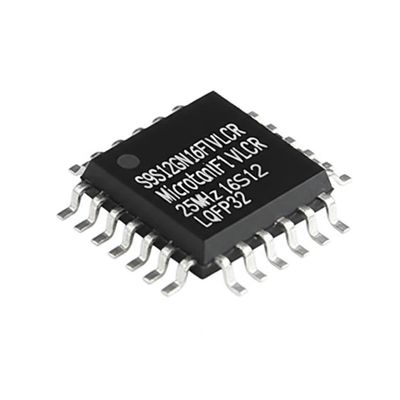

S9S12GN16F1VLCR Microcontrolador MCU 25MHz 16-Bit HCS12 Microcontrolador IC LQFP32
Descripción del Producto
El S9S12GN16F1VLCR es un microcontrolador de 16 bits optimizado para automoción, diseñado para tamaños de memoria de programa más bajos, hasta 16 KB. Cuenta con una EEPROM con un pequeño tamaño de sector de borrado de 4 bytes para un uso simplificado por parte del cliente. Este microcontrolador está específicamente dirigido a aplicaciones automotrices genéricas que requieren comunicación CAN o LIN/J2602, incluidos controladores de carrocería, detección de ocupantes, módulos de puertas, controladores de asientos, receptores RKE, actuadores inteligentes, módulos de iluminación y cajas de conexiones inteligentes.
Especificaciones
| Serie |
HCS12 |
| Procesador Central |
12V1 |
| Tamaño del Núcleo |
16 bits |
| Velocidad |
25MHz |
| Conectividad |
IrDA, LINbus, SCI, SPI |
| Periféricos |
LVD, POR, PWM, WDT |
| Número de E/S |
26 |
| Tamaño de la Memoria de Programa |
16KB (16K x 8) |
| Tipo de Memoria de Programa |
FLASH |
| Tamaño de la EEPROM |
512 x 8 |
| Tamaño de la RAM |
1K x 8 |
| Voltaje - Suministro (Vcc/Vdd) |
3.13V ~ 5.5V |
| Convertidores de Datos |
A/D 8x10b |
| Tipo de Oscilador |
Interno |
| Temperatura de Funcionamiento |
-40°C ~ 105°C (TA) |
| Tipo de Montaje |
Montaje en Superficie |
| Paquete del Dispositivo del Proveedor |
32-LQFP (7x7) |
| Paquete / Caja |
32-LQFP |
Características Clave
- Núcleo de CPU S12
- Hasta 240 Kbytes de flash en chip con ECC
- Hasta 4 Kbytes de EEPROM con ECC
- Hasta 11 Kbytes de SRAM en chip
- Multiplicador de frecuencia de bucle de fase bloqueada (IPLL) con filtro interno
- Oscilador Pierce controlado por amplitud de 4-16 MHz
- Oscilador RC interno de 1 MHz
- Módulo de temporizador (TIM) que admite hasta ocho canales
- Módulo de modulación por ancho de pulso (PWM) con hasta ocho canales de 8 bits
- Convertidor analógico-digital (ADC) de aproximación sucesiva de hasta 16 canales, resolución de 10 o 12 bits
- Hasta dos convertidores digital-analógico (DAC) de 8 bits
- Hasta un comparador analógico (ACMP) de 5V
- Hasta tres módulos de interfaz periférica serie (SPI)
- Hasta tres módulos de interfaz de comunicación serie (SCI) que admiten comunicaciones LIN
- Hasta un módulo de red de área de controlador (MSCAN) multi-escalable (que admite el protocolo CAN 2.0A/B)
- Regulador de voltaje en chip (VREG) para la regulación del suministro de entrada y todos los voltajes internos
- Interrupción periódica autónoma (API)
- Referencia de voltaje fijo de precisión para conversiones ADC
- Módulo atenuador de voltaje de referencia opcional para aumentar la precisión del ADC
