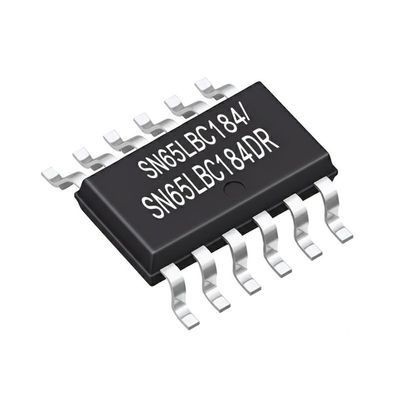

Chip de circuito integrado SN65LBC184DR Transceptor RS-485 Transceptor de línea de datos diferencial
Descripción del producto
El SN65LBC184DR es un transceptor de línea de datos diferencial en la huella estándar de la industria del SN75176 con protección incorporada contra transitorios de ruido de alta energía. Este transceptor proporciona mejoras sustanciales en la confiabilidad con una mejor inmunidad a los transitorios de ruido acoplados a los cables de datos en comparación con la mayoría de los dispositivos existentes. Ofrece una interfaz de línea de datos confiable, de bajo costo y de acoplamiento directo (no se requiere transformador de aislamiento) sin necesidad de componentes externos.
El SN65LBC184DR puede soportar transitorios de sobretensión de 400W pico (típico), cumpliendo con la onda de combinación convencional especificada en IEC 61000-4-5, que simula transitorios de sobretensión de conmutación y efectos de rayos secundarios.
Especificaciones
| Tipo |
Transceptor |
| Protocolo |
RS422, RS485 |
| Número de controladores/receptores |
1/1 |
| Dúplex |
Medio |
| Histéresis del receptor |
70 mV |
| Velocidad de datos |
250 kbps |
| Voltaje - Suministro |
4.75V ~ 5.25V |
| Temperatura de funcionamiento |
-40°C ~ 85°C |
| Tipo de montaje |
Montaje en superficie |
| Paquete / Estuche |
8-SOIC (0.154", 3.90mm de ancho) |
| Paquete del dispositivo del proveedor |
8-SOIC |
Características principales
- Supresión de voltaje transitorio integrada
- La protección ESD para los terminales del bus excede: ±30kV IEC 61000-4-2 (descarga por contacto), ±30kV IEC 61000-4-2 (descarga por espacio de aire), ±15kV EIA/JEDEC Modelo de cuerpo humano
- Protección contra daños en el circuito de 400W pico (típico) por IEC 61000-4-5
- Velocidades de respuesta de voltaje de salida del controlador controladas para longitudes de cable más largas
- Operación de 250 kbps en entornos eléctricamente ruidosos
- Diseño de receptor a prueba de fallos de circuito abierto
- La carga de 1/4 de unidad permite 128 dispositivos en el bus
- Protección de apagado térmico
- Protección contra fallas de encendido y apagado
- Cumple o supera los estándares TIA/EIA-485 (RS-485) e ISO/IEC 8482:1993(E)
- Baja corriente de suministro deshabilitada: 300µA máximo
- Compatible con pines con SN75176
Aplicaciones
- Redes industriales
- Medidores de servicios públicos
- Control de motores
