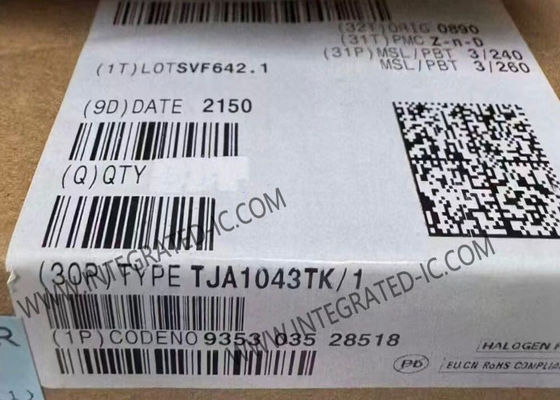

Chip de circuito integrado TJA1043TK transceptor CAN de alta velocidad de 5 Mbps con paquete HVSON14 y cumplimiento con ISO 11898-2:2003

El transceptor CAN de alta velocidad TJA1043TK proporciona una interfaz entre un controlador de protocolo de red de área de controlador (CAN) y el bus CAN físico de dos cables. Este transceptor está diseñado para aplicaciones CAN de alta velocidad en la industria automotriz y ofrece capacidad de transmisión y recepción diferencial a un microcontrolador con un controlador de protocolo CAN.

• Totalmente compatible con ISO 11898-2:2003, ISO 11898-5:2007
• La sincronización de simetría de retardo de bucle permite una comunicación confiable a velocidades de datos de hasta 5 Mbit/s en la fase rápida CAN FD
• Adecuado para sistemas de 12 V y 24 V.
• Baja emisión electromagnética (EME) y alta inmunidad electromagnética (EMI)
• La entrada VIO permite la interfaz directa con microcontroladores de 3 V y 5 V
• Salida de tensión SPLIT para estabilizar el nivel del bus recesivo
• Modo de solo escucha para diagnóstico de nodos y contención de fallas
• Disponible en paquetes HVSON14
• Paquete HVSON14 sin cables (3,0 mm * 4,5 mm) con capacidad mejorada de inspección óptica automatizada (AOI)
• Producto verde oscuro (libre de halógenos y compatible con la restricción de sustancias peligrosas (RoHS))

• Alta capacidad de manejo de ESD en los pines del bus
• Pines de bus y VBAT protegidos contra transitorios en entornos automotrices
• Función de tiempo de espera dominante de transmisión de datos (TXD) con diagnóstico
• Controlador de cortocircuito TXD a RXD con diagnóstico
• Protección térmica con diagnóstico.
• Detección y recuperación de subtensión en pines VCC, VIO y VBAT
• Diagnóstico de cortocircuito de línea de autobús.
• Diagnóstico de sujeción dominante del bus.
• Diagnóstico de arranque en frío (primera conexión de batería)
