6469025-1 Conector de backplane de alta velocidad Z-PACK HM-Zd, 40 posiciones, 4 filas, 0.098" (2.49 mm) de paso, montaje en PCB

6469025-1 Conector de backplane de alta velocidad Z-PACK HM-Zd, 40 posiciones, 4 filas, 0.098" (2.49 mm) de paso, montaje en PCB
6469025-1 Conector de backplane de alta velocidad Z-PACK HM-Zd, 40 posiciones, 4 filas, 0.098" (2.49 mm) de paso, montaje en PCB 6469025-1 Conector de backplane de alta velocidad Z-PACK HM-Zd, 40 posiciones, 4 filas, 0.098" (2.49 mm) de paso, montaje en PCB

Ampliación de imagen :  6469025-1 Conector de backplane de alta velocidad Z-PACK HM-Zd, 40 posiciones, 4 filas, 0.098" (2.49 mm) de paso, montaje en PCB

Datos del producto:
Lugar de origen: CN
Nombre de la marca: Original Factory
Certificación: Lead free / RoHS Compliant
Número de modelo: Las demás partidas
Pago y Envío Términos:
Cantidad de orden mínima: 10
Precio: Contact for Sample
Detalles de empaquetado: 40POS
Tiempo de entrega: 5-8 días laborables
Condiciones de pago: T/T, L/C, Unión Occidental
Contacto

6469025-1 Conector de backplane de alta velocidad Z-PACK HM-Zd, 40 posiciones, 4 filas, 0.098" (2.49 mm) de paso, montaje en PCB

Descripción
Número de pieza: Las demás partidas Número de filas: Cuatro filas
Número de posiciones: 40 Posición Serie: Se trata de una combinación de dos tipos de productos:
Paso: 0,098" (2.50m m) Espaciado entre filas: 1,5 mm [ 0,059 pulgadas ]
Resaltar:

Conector de backplane de 40 posiciones

,

Conector de backplane de 4 filas

,

Conector de paso de 0.098"

6469025-1 Conectores Z-PACK High Speed Backplane Connectors 40POS Conectores métricos duros
Descripción del producto

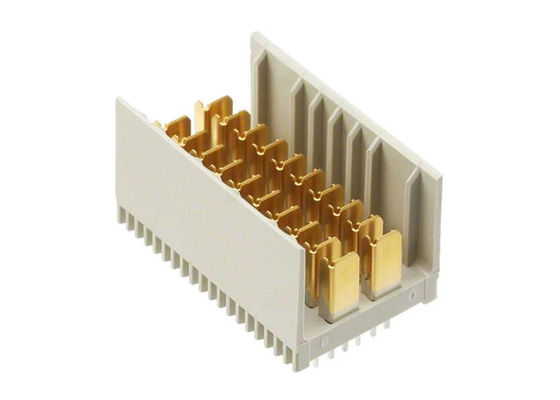

6469025-1 es un conector de backplane de alta velocidad Z-PACK de 40 posiciones con una configuración de 4 filas y 10 columnas. Este cabezal de montaje en PCB viene en orientación vertical con un diseño parcialmente cubierto.
Especificaciones
Serie Z-PACK HM-Zd
Uso del conector Backplane
Tipo de conector Cabezal, pines y cuchillas macho
Estilo de conector Alta velocidad
Número de posiciones 40
Número de posiciones cargadas Todas
Paso 0.098" (2.50mm)
Número de filas 4
Número de columnas 10
Tipo de montaje Orificio pasante
Terminación Ajuste a presión
Disposición de contactos, típica 40 señal, 20 tierra
Acabado de contacto Oro
Grosor del acabado de contacto 30.0µin (0.76µm)
Clasificación de corriente (amperios) 0.700A
Temperatura de funcionamiento -65°C ~ 105°C
Clasificación de voltaje 250V
Características de configuración
  • Línea central de la ranura de la tarjeta: 20.3 mm [.8 pulg.]
  • Pares por columna: 2
  • Número de posiciones de señal: 40
  • Número de posiciones de tierra: 20
  • Número de pares: 20
  • Número de posiciones: 40
  • Número de filas: 4
  • Número de columnas: 10
  • Orientación de montaje en PCB: Vertical
  • Ubicación de la guía: Sin guía
Características eléctricas
  • Voltaje de funcionamiento (VAC): 250
  • Velocidad de datos de características de señal (Gb/s): ≤12
Características de contacto
  • Tipo de contacto: Pin
  • Material base del contacto: Bronce fosforado
  • Longitud del área de acoplamiento del contacto: 5.3 mm [.21 pulg.]
  • Material de revestimiento del área de acoplamiento del contacto: Oro (Au)
  • Disposición de contactos: Matriz
  • Grosor del material de revestimiento del área de acoplamiento del contacto: .76 µm [30 µin]
  • Clasificación de corriente del contacto (máx.) (A): .7
Foto del producto
