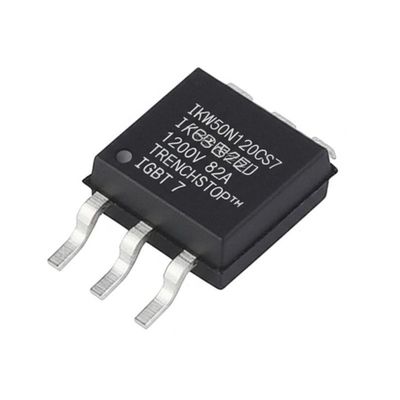

IKW50N120CS7 Circuito Integrado Chip 1200V 82A TRENCHSTOP™ IGBT 7 Transistores
Descripción del Producto
El IKW50N120CS7 es un IGBT TRENCHSTOP™ de 1200V, resistente a cortocircuitos, con 7 transistores y diodo antiparalelo en encapsulado TO-247. Este componente ofrece una baja VCEsat para lograr pérdidas de conducción muy bajas en las aplicaciones objetivo. El diodo de control de emisor muy suave y rápido, co-empaquetado, ayuda a minimizar las pérdidas de conmutación, contribuyendo a unas pérdidas totales bajas.
Especificaciones
| Serie |
TRENCHSTOP™ |
| Tipo de IGBT |
Trench Field Stop |
| Voltaje - Ruptura Colector Emisor (Máx.) |
1200 V |
| Corriente - Colector (Ic) (Máx.) |
82 A |
| Corriente - Colector Pulsada (Icm) |
150 A |
| Vce(on) (Máx.) @ Vge, Ic |
2V @ 15V, 50A |
| Potencia - Máx. |
428 W |
| Energía de Conmutación |
2.8mJ (encendido), 2.2mJ (apagado) |
| Tipo de Entrada |
Estándar |
| Carga de Puerta |
290 nC |
| Td (encendido/apagado) @ 25°C |
29ns/170ns |
| Condición de Prueba |
600V, 50A, 2.3Ohm, 15V |
| Tiempo de Recuperación Inversa (trr) |
165 ns |
| Temperatura de Funcionamiento |
-40°C ~ 175°C (TJ) |
| Tipo de Montaje |
A través del Orificio |
| Paquete / Caja |
TO-247-3 |
| Paquete del Dispositivo del Proveedor |
PG-TO247-3 |
Características Clave
- VCE=1200 V
- IC=50 A
- IGBT co-empaquetado con diodo de corriente completa, suave y de baja Qrr
- Baja tensión de saturación VCE(sat) = 2.0 V a Tvj=175 °C
- Optimizado para topologías de conmutación dura (inversor 2-L, 3-L NPC T-type)
- Resistencia a cortocircuitos 8 µsec
- Amplio rango de controlabilidad dv/dt
Aplicaciones
- Carga inalámbrica en cabina
- Control y accionamiento de servomotores
- Soluciones de inversor de cadena de 1 fase
- Control de motores
- Fuentes de alimentación ininterrumpida (SAI)
