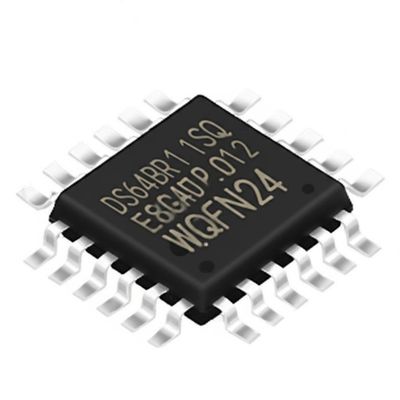

Chip de circuito integrado DS64BR111SQ de 6,4 Gbps, repetidor de doble canal para enlaces serie WQFN24
Descripción del producto
El DS64BR111SQ es un repetidor de doble canal de muy bajo consumo y alto rendimiento para enlaces serie con velocidades de datos de hasta 6,4 Gbps. La disposición de pines del DS64BR111 está configurada como una vía bidireccional (un canal de transmisión, un canal de recepción).
El DS64BR111SQ presenta un potente ecualizador lineal de tiempo continuo (CTLE) de 4 etapas para proporcionar un aumento de hasta +25 dB a 3,2 GHz y abrir un ojo de entrada que está completamente cerrado debido a la interferencia entre símbolos (ISI) inducida por los medios de interconexión, como un backplane FR-4 o cables AWG-30. El transmisor presenta un controlador de preénfasis de salida programable con hasta -12 dB y permite seleccionar niveles de voltaje de amplitud de 700 mVp-p a 1200 mVp-p para adaptarse a múltiples escenarios de aplicación.
Especificaciones
| Tipo |
Buffer, ReDriver |
| Aplicaciones |
SAS, SATA |
| Entrada |
CML |
| Salida |
CML |
| Velocidad de datos (máx.) |
6,4 Gbps |
| Número de canales |
2 |
| Tiempo de retardo |
230 ps |
| Acondicionamiento de señal |
Ecualización de entrada, Preénfasis de salida |
| Capacitancia - Entrada |
10 pF |
| Voltaje - Suministro |
2,375 V ~ 3,6 V |
| Corriente - Suministro |
50 mA |
| Temperatura de funcionamiento |
-40°C ~ 85°C |
| Tipo de montaje |
Montaje en superficie |
| Paquete / Caja |
24-WFQFN Pad expuesto |
| Paquete del dispositivo del proveedor |
24-WQFN (4x4) |
Características principales
Repetidor de dos canales para hasta 6,4 Gbps
1x Vía bidireccional
Bajo consumo de energía de 65 mW/canal (típico), con opción de apagar los canales no utilizados
Características avanzadas de acondicionamiento de señal
Ecualización de recepción de hasta +25 dB
Preénfasis de transmisión de hasta -12 dB
Control VOD de transmisión: 700 a 1200 mVp-p
< 0,2 UI de DJ residual a 6,4 Gbps
Programable mediante selección de pines, EEPROM o interfaz SMBus
Funcionamiento con una sola fuente de alimentación seleccionable: 2,5 V o 3,3 V
Disposición de pines de flujo directo en paquete WQFN sin plomo de 4 mm x 4 mm y 24 pines
Clasificación ESD HBM >5 kV
Rango de temperatura de funcionamiento industrial de -40 a 85°C
Aplicaciones
Módulos de cable de cobre activo de alta velocidad y backplane FR-4 en sistemas de comunicación FC, SAS, SATA 3/6 Gbps (con detección 00B), InfiniBand, CPRI, OBSAI, RXAUI y muchos otros
