ICE2QR2280G 800V Avalanche Rugged Power Management IC with Quasi-Resonant Operation and 52kHz Switching Frequency

Ampliación de imagen : ICE2QR2280G 800V Avalanche Rugged Power Management IC with Quasi-Resonant Operation and 52kHz Switching Frequency

Datos del producto:

Lugar de origen:	CN
Nombre de la marca:	Original Factory
Certificación:	Lead free / RoHS Compliant
Número de modelo:	Se aplicará el procedimiento siguiente:

Pago y Envío Términos:

Cantidad de orden mínima:	10
Precio:	Contact for Sample
Detalles de empaquetado:	El SO-12
Tiempo de entrega:	3-5 días laborables
Condiciones de pago:	T/T
Capacidad de la fuente:	10000 piezas por día

Contacto

ICE2QR2280G 800V Avalanche Rugged Power Management IC with Quasi-Resonant Operation and 52kHz Switching Frequency

Descripción

Número de pieza:	Se aplicará el procedimiento siguiente:	Frecuencia de cambio::	52 kilociclos
Corriente de suministro operativo::	1.5 Ma	Temperatura mínima de funcionamiento::	- 40ºC
Temperatura máxima de funcionamiento::	+ 150 °C	Peso unitario::	209 mg
Resaltar:	800V Avalanche Rugged Power Management IC , Quasi-Resonant Operation CoolSET IC , 52kHz Switching Frequency Integrated Circuit Chip

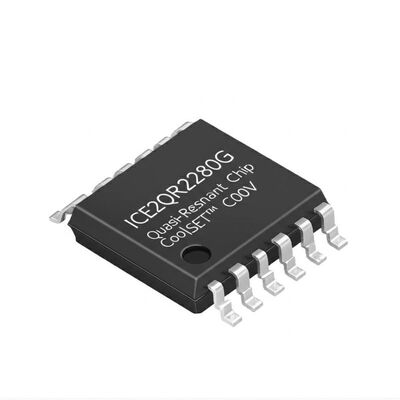

ICE2QR2280G Integrated Circuit Chip Quasi-Resonant 800V CoolSET™ Integrated Power Management IC

Integrated power management IC with 800V avalanche rugged CoolMOS™, startup cell and QR current mode flyback PWM controller. The quasi QR CoolSET™ series continues to deliver design agility and miniaturization. The digital frequency reduction feature ensures very stable operation with decreasing load change, and the fold-back correction maintains maximum power limits within tolerance desired by SMPS designers.

Specifications

Output Isolation	Isolated
Internal Switch(s)	Yes
Voltage - Breakdown	800V
Topology	Flyback
Voltage - Start Up	18 V
Voltage - Supply (Vcc/Vdd)	10.5V ~ 27V
Duty Cycle	50%
Frequency - Switching	52kHz
Power (Watts)	53 W
Fault Protection	Current Limiting, Over Load, Over Temperature, Over Voltage
Operating Temperature	-40°C ~ 150°C (TJ)

Key Features

800V avalanche rugged CoolMOS™ with built-in startup cell
Quasi resonant operation till very low load
Active burst mode operation for low standby input power (< 0.1W)
Digital frequency reduction with decreasing load for reduced switching loss
Built-in digital soft-start
Foldback point correction, cycle-by-cycle peak current limitation and maximum on time limitation
Auto restart mode for VCC over-voltage protection, undervoltage protection, over-load protection and overtemperature protection
Latch-off mode for adjustable output over-voltage protection and transformer short-winding protection

Product Highlights

Active Burst Mode to reach the lowest standby power requirement <100 mW @ no load
Quasi resonant operation
Digital frequency reduction for better overall system efficiency
800 V avalanche rugged CoolMOS™ with startup cell
Pb-free lead plating, halogen free mold compound, RoHS compliant

Performance Benefits

Higher efficiency
Low EMI noise
Low standby power

Applications

Adapter/Charger, Blue Ray/DVD player, Set-top Box, Digital Photo Frame
Auxiliary power supply of Server, PC, Printer, TV, Home theater/Audio System, White Goods
