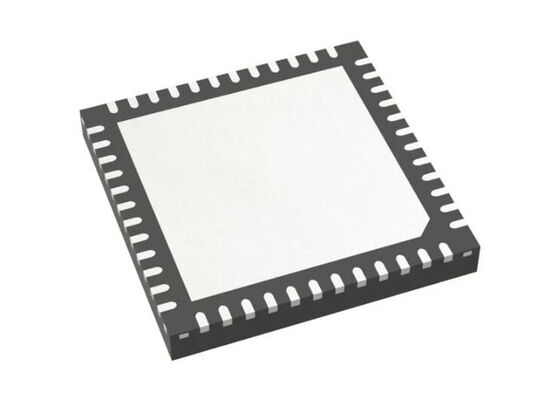

Microcontrolador MCU STM32WB35CCU6A
Microcontrolador inalámbrico STM32 MCU inalámbrico de bajo consumo y multiprotocolo de 2,4 GHz
Descripción general del producto
El STM32WB35CCU6A es un dispositivo inalámbrico multiprotocolo y de consumo ultra bajo que integra una potente radio compatible con la especificación 5.4 de Bluetooth® Low Energy SIG e IEEE 802.15.4-2011. Cuenta con un Arm® Cortex®-M0+ dedicado para operaciones de capa baja en tiempo real.
Diseñado para un funcionamiento de consumo extremadamente bajo, este microcontrolador se basa en el núcleo RISC Arm® Cortex®-M4 de 32 bits de alto rendimiento que funciona a hasta 64 MHz. El núcleo incluye una Unidad de Punto Flotante (FPU) que admite el procesamiento de datos de precisión simple, un conjunto completo de instrucciones DSP y una Unidad de Protección de Memoria (MPU) para una mayor seguridad de la aplicación.
El dispositivo integra memorias de alta velocidad que incluyen hasta 512 KB de memoria flash, hasta 96 KB de SRAM, una interfaz de memoria flash Quad-SPI y amplias E/S y periféricos mejorados.
Especificaciones técnicas
| Parámetro |
Especificación |
| Tipo |
TxRx + MCU |
| Familia/Estándar RF |
802.15.4, BT |
| Protocolo |
BT v5.3, Thread, Zigbee® |
| Modulación |
GFSK |
| Frecuencia |
2,405 GHz ~ 2,48 GHz |
| Velocidad de datos (máx.) |
2 Mbps |
| Potencia de salida |
6dBm |
| Sensibilidad |
-100dBm |
| Tamaño de la memoria |
Flash de 256 kB, SRAM de 96 kB |
| Interfaces serie |
ADC, I2C, SPI, UART, USART, USB |
| GPIO |
30 |
| Tensión de alimentación |
1,71 V ~ 3,6 V |
| Corriente - Recepción |
4,5 mA ~ 7,9 mA |
| Corriente - Transmisión |
5,2 mA ~ 12,7 mA |
| Temperatura de funcionamiento |
-40°C ~ 85°C (TA) |
| Tipo de montaje |
Montaje en superficie |
| Paquete / Caja |
Almohadilla expuesta UFQFN-48 |
| Paquete de dispositivo del proveedor |
48-UFQFPN (7x7) |
Características principales
Capacidades de radio
Transceptor de RF de 2,4 GHz compatible con Bluetooth® 5.4, PHY y MAC IEEE 802.15.4-2011
Soporte de Thread 1.3 y Zigbee® 3.0
Sensibilidad RX: -96 dBm (Bluetooth® Low Energy a 1 Mbps), -100 dBm (802.15.4)
Potencia de salida programable de hasta +6 dBm con pasos de 1 dB
Balun integrado para reducir la BOM
Soporte para una velocidad de datos de 2 Mbps
CPU Arm® Cortex® M0+ de 32 bits dedicada para la capa de radio en tiempo real
RSSI preciso para el control de potencia
Cumplimiento de ETSI EN 300 328, EN 300 440, FCC CFR47 Parte 15 y ARIB STD-T66
Soporte para PA externo
Chips complementarios de dispositivos pasivos integrados (IPD) disponibles
Plataforma de consumo ultra bajo
Rango de alimentación de 1,71 a 3,6 V
Rangos de temperatura de -40°C a 85/105°C
Modo de apagado de 13 nA
Modo de espera de 600 nA + RTC + 32 KB de RAM
Modo de parada de 2,1 µA + RTC + 256 KB de RAM
MCU en modo activo: < 53 µA/MHz cuando RF y SMPS están encendidos
Radio: Rx 4,5 mA / Tx a 0 dBm 5,2 mA
Rendimiento del núcleo
CPU Arm® Cortex®-M4 de 32 bits con FPU
Acelerador en tiempo real adaptable para la ejecución flash de 0 estados de espera
Hasta 64 MHz de frecuencia
MPU, 80 DMIPS e instrucciones DSP
1,25 DMIPS/MHz (Drystone 2.1)
219,48 CoreMark® (3,43 CoreMark/MHz a 64 MHz)
303 puntuación ULPMark™ CP
Memoria y almacenamiento
Hasta 1 MB de memoria flash con protección de sector (PCROP)
Hasta 256 KB de SRAM con comprobación de paridad de hardware de 64 KB
Registro de copia de seguridad de 20x 32 bits
Cargador de arranque compatible con interfaces USART, SPI, I2C y USB
Capacidad de actualización OTA (por aire) Bluetooth® Low Energy y 802.15.4
Interfaz de memoria Quad SPI con XIP
1 Kbyte (128 palabras dobles) OTP
Periféricos analógicos
ADC de 12 bits 4,26 Msps, hasta 16 bits con sobremuestreo de hardware
2x comparadores de consumo ultra bajo
Salida de tensión de referencia precisa de 2,5 V o 2,048 V con búfer
Funciona hasta 1,62 V
Aplicaciones
Automatización de hogares, edificios y ciudades
Fuentes de alimentación y convertidores
