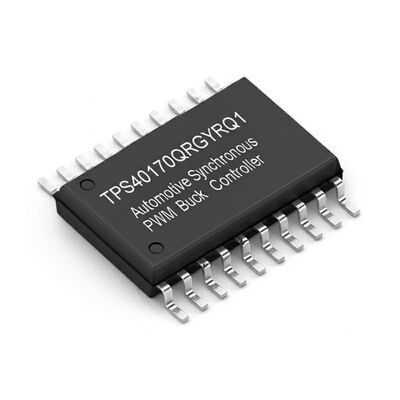

TPS40170QRGYRQ1 Controlador reductor PWM síncrono para automoción
El TPS40170QRGYRQ1 es un controlador reductor PWM síncrono con todas las funciones diseñado para aplicaciones de convertidores CC-CC de alta densidad de potencia y alta fiabilidad. Operando con un rango de voltaje de entrada de 4,5 V a 60 V, este controlador implementa un control en modo de voltaje con compensación de avance de voltaje de entrada para una respuesta instantánea a los cambios de voltaje de entrada. La frecuencia de conmutación es programable de 100 kHz a 600 kHz.
Especificaciones clave
| Parámetro |
Valor |
| Tipo de salida |
Controlador de transistor |
| Función |
Reductor |
| Configuración de salida |
Positivo |
| Topología |
Reductor |
| Número de salidas |
1 |
| Fases de salida |
1 |
| Suministro de voltaje |
4.5V ~ 60V |
| Frecuencia de conmutación |
100kHz ~ 600kHz |
| Ciclo de trabajo (Máx.) |
95% |
| Rectificador síncrono |
Sí |
| Sincronización de reloj |
Sí |
| Características de control |
Límite de corriente, habilitación, control de frecuencia, Power Good, Arranque suave, Seguimiento |
| Temperatura de funcionamiento |
-40°C ~ 125°C (TJ) |
| Tipo de montaje |
Montaje en superficie |
| Paquete / Caja |
20-VFQFN Almohadilla expuesta |
| Paquete del dispositivo del proveedor |
20-VQFN (3.5x4.5) |
Características avanzadas
- Amplio rango de voltaje de entrada de 4,5 V a 60 V
- Voltaje de referencia de 600 mV con una precisión del 1%
- UVLO programable e histéresis
- Control en modo de voltaje con avance de voltaje
- Frecuencia programable entre 100 kHz y 600 kHz
- Sincronización de frecuencia bidireccional con opción primaria y secundaria
- Protección contra sobrecorriente de detección FET de lado bajo y protección contra cortocircuitos de detección FET de lado alto con compensación térmica integrada
- Arranque suave de bucle cerrado programable
- Admite salidas pre-sesgadas
- Apagado térmico a 165°C con histéresis
- Seguimiento de voltaje y monitoreo de Power Good
- ENABLE con apagado de baja corriente de 1-µA
- Salida LDO de 8-V y 3.3-V
- Diodo de arranque integrado
- Paquete VQFN (RGY) compacto de 20 pines de 4,5 mm × 3,5 mm
Protección y monitoreo del sistema
El TPS40170QRGYRQ1 incluye funciones integrales de protección del sistema, incluida UVLO programable, protección contra sobrecorriente (OCP) programable a través de la detección FET de lado bajo, protección contra cortocircuitos (SCP) seleccionable a través de la detección FET de lado alto y protección contra apagado térmico.
Aplicaciones objetivo
Sistemas avanzados de asistencia al conductor (ADAS), sistemas de infoentretenimiento automotriz y pantallas de grupo automotriz.
