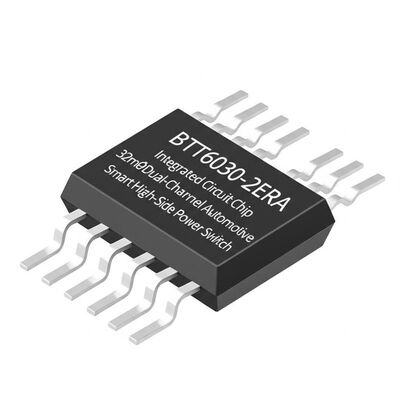

Chip de Circuito Integrado BTT6030-2ERA 32mΩ Conmutador Inteligente de Alta Potencia de Doble Canal para Automoción
El BTT6030 es un conmutador inteligente de alta potencia de doble canal de 32mΩ alojado en un encapsulado PG-TDSO-14 con pad expuesto. Este circuito integrado presenta funciones de protección completas y capacidades de diagnóstico, utilizando la tecnología avanzada Smart6. Diseñado específicamente para entornos automotrices exigentes, impulsa eficientemente lámparas de hasta 3 x P21W24V o 1 x 70W 24V, así como sistemas de iluminación LED.
Especificaciones Técnicas del BTT6030
| Parámetro |
Valor |
| Serie |
PROFET® |
| Tipo de Conmutador |
Propósito General |
| Número de Salidas |
2 |
| Relación - Entrada:Salida |
1:1 |
| Configuración de Salida |
Alta |
| Tipo de Salida |
Canal N |
| Interfaz |
Encendido/Apagado |
| Voltaje - Carga |
5V ~ 36V |
| Voltaje - Suministro (Vcc/Vdd) |
No Requerido |
| Corriente - Salida (Máx.) |
4A |
| Rds On (Típico) |
32mOhm |
| Tipo de Entrada |
No Invertida |
| Protección contra Fallos |
Limitación de Corriente (Fija), Detección de Carga Abierta, Sobretemperatura, Sobretensión |
| Temperatura de Operación |
-40°C ~ 150°C (TJ) |
| Tipo de Montaje |
Montaje en Superficie |
| Encapsulado del Dispositivo Proveedor |
PG-TDSO-14-31 |
| Encapsulado / Caja |
14-SOIC (0.154", Ancho 3.90mm) Pad Expuesto |
Características Clave del BTT6030
- Diseño de dispositivo de doble canal
- Consumo de corriente en espera muy bajo
- Entradas lógicas compatibles con 3.3 V y 5 V
- Protección contra descarga electrostática (ESD)
- Compatibilidad electromagnética optimizada
- Tierra lógica independiente de la tierra de carga
- Corriente de fuga DMOS muy baja en estado APAGADO
- Producto ecológico (conforme a RoHS) y calificado AEC
Aplicaciones del BTT6030
- Adecuado para cargas resistivas, inductivas y capacitivas
- Reemplaza relés electromecánicos, fusibles y circuitos discretos
- Más adecuado para cargas con alta corriente de irrupción, como lámparas
- Ideal para sistemas de camiones y transporte de 12 V y 24 V
Etiqueta del Producto:
BTT6030-2ERA,BTT6030-2ER,BTT6030-2E,BTT6030-2,BTT6030
