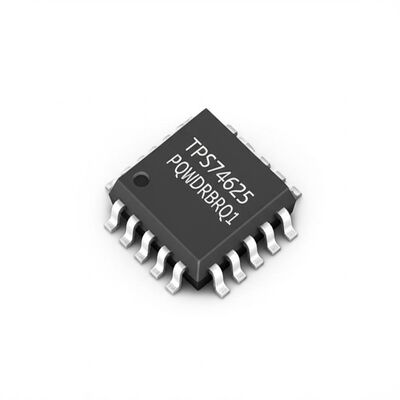

Chip de circuito integrado TPS74625PQWDRBRQ1 Regulador de voltaje de baja caída VSON8 Regulador LDO
El TPS74625PQWDRBRQ1 es un regulador de baja caída (LDO) de 1A con funcionalidad de power-good. Este dispositivo presenta un bajo consumo de corriente de reposo y ofrece un rendimiento transitorio excepcional en línea y carga.
Descripción general del producto
El TPS74625PQWDRBRQ1 es un regulador de voltaje versátil que admite un rango de voltaje de entrada de 1,5 V a 6,0 V y un rango de salida ajustable externamente de 0,55 V a 5,5 V. El dispositivo también ofrece opciones de voltaje de salida fijas para alimentar rieles de voltaje comunes, lo que lo hace ideal para aplicaciones de post-regulación.
Especificaciones técnicas
| Parámetro |
Valor |
| Configuración de salida |
Positivo |
| Tipo de salida |
Fijo |
| Número de reguladores |
1 |
| Voltaje - Entrada (Máx.) |
6V |
| Voltaje - Salida (Mín./Fijo) |
2.5V |
| Caída de voltaje (Máx.) |
0.31V @ 1A |
| Corriente - Salida |
1A |
| Corriente - Reposo (Iq) |
36 µA |
| PSRR |
53dB ~ 30dB (1kHz ~ 1MHz) |
| Características de control |
Habilitar, Power Good |
| Características de protección |
Sobrecorriente, Sobretemperatura, Bloqueo por bajo voltaje (UVLO) |
| Temperatura de funcionamiento |
-40°C ~ 125°C |
| Tipo de montaje |
Montaje en superficie, Flanco humectable |
| Paquete / Estuche |
8-VDFN Almohadilla expuesta |
| Paquete del dispositivo del proveedor |
8-SON (3x3) |
Características principales
Rango de temperatura de la unión de funcionamiento del dispositivo: -40°C a +150°C
Rango de voltaje de entrada: 1,5 V a 6,0 V
Rango de voltaje de salida: Opción fija 0,65 V a 5,0 V / Opción ajustable 0,55 V a 5,5 V
PSRR alto: 38dB a 100kHz
Precisión de salida: ±0,85% típico, ±1,5% máximo
Opciones de salida power-good: Drenaje abierto o push-pull
Baja caída de tensión: 265 mV (máx.) a 1 A (3,3 VOUT)
Estable con un condensador de 1µF o mayor
Bajo IQ: 25μA (típico)
Descarga de salida activa
Baja resistencia térmica: DRB (VSON de 8 pines), RθJA = 55,5°C/W
Aplicaciones
- Unidades principales automotrices
- Cámaras delanteras y traseras
- Pantallas de grupo automotrices
- Unidades de control telemáticas
- Sistemas de radar de alcance medio y corto
