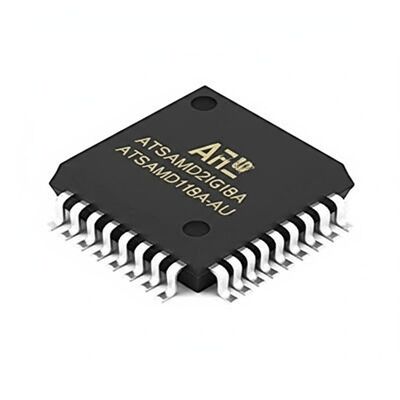

Microcontrolador ATSAMD21G18A-AU MCU
Microcontrolador de 32 bits de alto rendimiento con un procesador ARM Cortex-M0+ a 48MHz con 256KB de Flash y 32KB de memoria SRAM. Este MCU de bajo consumo ofrece amplias opciones de conectividad y periféricos avanzados para aplicaciones industriales.
Descripción general del producto
El ATSAMD21G18A-AU es un microcontrolador de bajo consumo que utiliza el procesador Arm® Cortex®-M0+ de 32 bits. Disponible en una configuración de 48 pines con hasta 256 KB de Flash y 32 KB de SRAM, opera a una frecuencia máxima de 48 MHz y alcanza 2.46 CoreMark/MHz. Diseñado para una migración perfecta dentro de la serie de productos, presenta módulos periféricos idénticos, código compatible con hexadecimal, mapa de direcciones lineal idéntico y rutas de migración compatibles con pines.
Especificaciones técnicas
| Serie | SAM D21G, Seguridad funcional (FuSa) |
| Procesador principal | ARM® Cortex®-M0+ |
| Tamaño del núcleo | 32 bits |
| Velocidad | 48MHz |
| Conectividad | I2C, LINbus, SPI, UART/USART, USB |
| Periféricos | Detección/Reinicio de caída de tensión, DMA, I2S, POR, PWM, WDT |
| Número de E/S | 38 |
| Tamaño de la memoria de programa | 256KB (256K x 8) |
| Tipo de memoria de programa | FLASH |
| Tamaño de la RAM | 32K x 8 |
| Suministro de voltaje | 1.62V ~ 3.6V |
| Convertidores de datos | A/D 14x12b; D/A 1x10b |
| Tipo de oscilador | Interno |
| Temperatura de funcionamiento | -40°C ~ 85°C (TA) |
| Tipo de montaje | Montaje en superficie |
| Paquete del dispositivo del proveedor | 48-TQFP (7x7) |
| Paquete / Caja | 48-TQFP |
Características principales
Multiplicador de hardware de un solo ciclo
Búfer de microtrazado
Flash auto programable en el sistema de 256KB
Memoria SRAM de 32KB
Reinicio de encendido (POR) y detección de caída de tensión (BOD)
Opciones de reloj interno y externo con bucle de bloqueo de frecuencia digital (DFLL48M) de 48MHz
Controlador de interrupción externo (EIC) con 16 interrupciones externas
Interfaz de programación de depuración de cable serie de dos pines (SWD)
Compatible con SAM D20
Modos de suspensión inactivos y en espera con periféricos SleepWalking
Controlador de acceso directo a la memoria (DMAC) de 12 canales
Sistema de eventos de 12 canales
Múltiples configuraciones de temporizador/contador
Generación de patrones PWM sincronizada
Protección contra fallos determinista y tiempo muerto configurable
Tramado para aumentar la resolución
Contador de tiempo real (RTC) de 32 bits con reloj/calendario
Temporizador de vigilancia (WDT)
Generador CRC-32
Función de dispositivo integrado con ocho puntos finales
Interfaces de comunicación completas
Capacidades analógicas avanzadas
Convertidor digital-analógico (DAC) de 10 bits, 350ksps
Dos comparadores analógicos (AC) con comparación de ventana
Detección capacitiva táctil y de proximidad de 256 canales
38 pines GPIO
