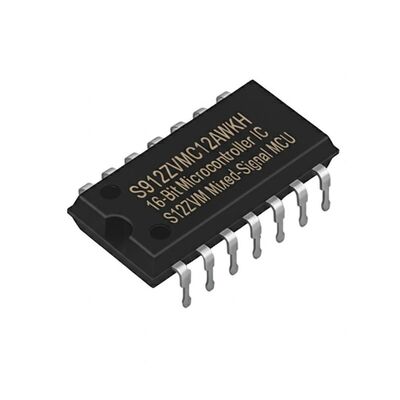

Microcontrolador MCU S912ZVMC12AWKH
Microcontrolador de señal mixta S12 MagniV® de 16 bits para aplicaciones de control de motores automotrices e industriales.
Descripción general del producto
El S912ZVMC12AWKH ofrece la solución de control de motor trifásico más pequeña, eficiente y escalable para motores de corriente continua sin escobillas (BLDC), motores síncronos de imanes permanentes (PMSM) o aplicaciones de control de motores de reluctancia conmutada (SRM) en los sectores industrial y automotriz.
Este microcontrolador integra un regulador de voltaje de 12 V a 5 V, una capa física LIN o CAN y una Unidad de Controlador de Puerta (GDU) para controlar seis MOSFET de potencia.
Especificaciones técnicas
| Serie | S12 MagniV |
|---|
| Procesador central | S12Z |
|---|
| Tamaño del núcleo | 16 bits |
|---|
| Velocidad | 50 MHz |
|---|
| Conectividad | CANbus, SCI, SPI |
|---|
| Periféricos | DMA, POR, PWM, WDT |
|---|
| Número de E/S | 31 |
|---|
| Tamaño de la memoria de programa | 128 KB (128 K x 8) |
|---|
| Tipo de memoria de programa | FLASH |
|---|
| Tamaño de la EEPROM | 512 x 8 |
|---|
| Tamaño de la RAM | 8K x 8 |
|---|
| Suministro de voltaje | 3,5 V ~ 40 V |
|---|
| Convertidores de datos | A/D 9x12b SAR |
|---|
| Tipo de oscilador | Externo, Interno |
|---|
| Temperatura de funcionamiento | -40°C ~ 150°C (TA) |
|---|
| Tipo de montaje | Montaje en superficie |
|---|
| Paquete del dispositivo del proveedor | 64-HLQFP (10x10) |
|---|
| Paquete / Caja | 64-LQFP con almohadilla expuesta |
|---|
Características principales
- Núcleo S12Z mejorado a una velocidad de bus de 50 MHz
- Memoria Flash de 16 kB - 256 kB (ECC)
- EEPROM de 128 B - 1 kB (ECC)
- RAM de 2 kB - 32 kB (ECC)
- PWM PMF de 6 canales y 15 bits para control de motor con tiempo muerto, gestión de fallos
- Convertidor analógico a digital (ADC) dual de 12 bits
- Unidad de disparo programable (PTU) para sincronizar las conversiones ADC
- Rango de funcionamiento de 3,5 a 20 voltios
- Capa física CAN (Solo en S12ZVMC256)
- Capa física LIN (Solo en S12ZVML128, S12ZVML64, S12ZVML32 y S12ZVML31)
- Unidad de control de puerta (GDU) para seis MOSFET de potencia
- Hasta 2 amplificadores operacionales para medición/detección de corriente
Aplicaciones
Automotriz:
- Calefacción, ventilación y aire acondicionado (HVAC)
Consumidor:
- Aire acondicionado (AC)
- Dispositivos portátiles
- Electrodomésticos principales
- Electrodomésticos robóticos
- Electrodomésticos pequeños y medianos
Industrial:
- Motor de inducción de CA trifásico
- Control de motor de CC sin escobillas (BLDC)
- Control de movimiento y robótica
- Accionamientos de motor
- Motor síncrono de imanes permanentes (PMSM)
- Enchufe de alimentación inteligente
- Reloj inteligente y pulsera
- Monitores de signos vitales
