Chip de circuito integrado LEO1N5819AF Rad-hard 45V 1A Rectificador Schottky

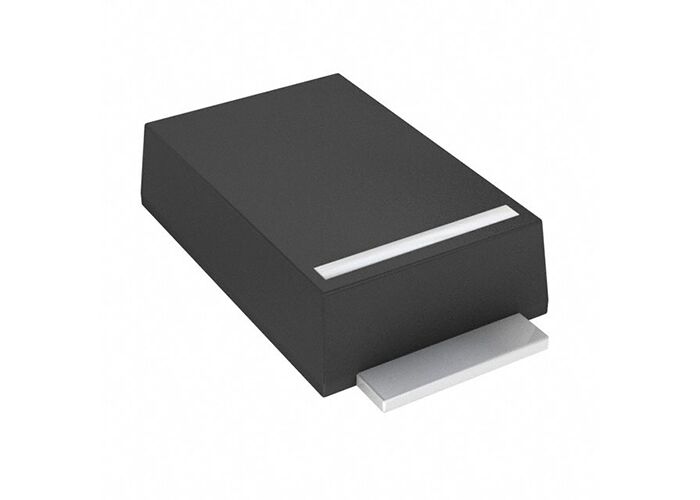

El LEO1N5819AF es un rectificador de diodo Schottky de 1A, 45V resistente a la radiación, alojado en el paquete compacto de montaje en superficie SOD128Flat. Operando dentro de un rango de temperatura de unión de -40°C a +150°C, este componente está diseñado específicamente para aplicaciones de satélites de órbita terrestre baja (LEO), donde el rendimiento, la fiabilidad y la rentabilidad son críticos.
Descripción general del producto
Diseñado para cumplir con la especificación genérica LEO de STMicroelectronics para discretos de potencia de plástico resistentes a la radiación y listos para el espacio, esta solución basada en AEC-Q101 ofrece un equilibrio óptimo entre la reducción del tamaño de la huella, la eficiencia de costos, la resistencia a la radiación y la escalabilidad de la fabricación. El LEO1N5819AF es ideal para fuentes de alimentación conmutadas, convertidores CC-CC de alta frecuencia, inversores de baja tensión y alta frecuencia, aplicaciones OR-ring, circuitos de rueda libre, diodos de bloqueo y protección contra polaridad inversa en equipos de misión crítica, incluyendo aviónica y sistemas industriales de alta fiabilidad.
Especificaciones técnicas
| Parámetro |
Valor |
| Tensión - DC Inversa (Máx.) |
150 V |
| Corriente - Promedio Rectificada |
6A |
| Tensión - Directa (Máx.) @ If |
955 mV @ 6 A |
| Velocidad |
Recuperación rápida ≤ 500ns, > 200mA (Io) |
| Tiempo de recuperación inversa |
35 ns |
| Corriente - Fuga Inversa @ Vr |
2 µA @ 150 V |
| Capacitancia @ Vr, F |
60pF @ 10V, 1MHz |
| Grado |
Automotriz |
| Temperatura de funcionamiento - Unión |
-40°C ~ 175°C |
Características principales
- Tensión inversa máxima: 45 V
- Corriente media en estado de conducción: 1 A
- Temperatura máxima de unión: 150 °C
- Resistencia térmica CC RTH(JL): 13 °C/W
- Troquel de diodo calificado ESCC
- Paquete de montaje en superficie SOD128Flat
- Calificación de fiabilidad basada en AEC-Q101
- Huella compacta: 2,5 x 4,8 = 12 mm²
- Conmutación rápida con baja tensión en estado de conducción
- Rendimiento probado contra radiación:
- TID 300 krad(Si) a alta tasa de dosis
- TNID 3.10¹¹ partículas/cm²
- Libre de SEB a VRWM completo hasta 60 MeV.cm²/mg
Aplicaciones
- Constelaciones de satélites de órbita terrestre baja (LEO)
- Sistemas de acceso a Internet
- Servicios de Internet en vuelo
- Misiones de observación de la Tierra
- Electrónica automotriz
